電力系統仿真計算軟件介紹

  關鍵詞： 仿真軟件；EMTP

1引言

    電力系統仿真就是通過建立適當?shù)臄?shù)學模型來模擬實際電路的一種研究方法，隨著電力系統的不斷擴大和網絡化，實際電力網絡拓撲系統變得越來越復雜，而這時候掌握高效的模擬仿真計算軟件也變得越來越重要，隨著計算機技術的不斷發展，電力系統仿真軟件已成為電力系統工作者進行電力系統規劃、保護、調度及故障研究的重要工具。為使讀者對于電力系統仿真軟件有一個全面、清晰的了解，下面以在電力系統應用 為廣泛的EMTP為例，介紹其歷史、計算原理及程序功能，并介紹當今流行仿真軟件的各自特點。

2EMTP介紹

2.1EMTP的歷史與現狀

    電力系統分析程序EMTP是目前國際通用的一種數字程序。它規模大、功能強， 初由加拿大不列顛哥倫比亞大學(UBC)的H.W.Dommel教授創立，又經過很多專家的共同努力而不斷完善。美國邦納維爾電力局(BPA)對程序的開發做了很大的貢獻。近年來成立的括美國、加拿大、日本及歐洲一些國家在內的EMTP聯合發展中心(DCG)和在歐洲成立的另一個EMTP用戶協會(LEC)，都還在為該程序的改進提高和推廣進行著大量的工作。EMTP的UBC版本、BPA版本、DCG版本分別為以上機構各自開發的產品［1］。

        EMTP發展經歷了幾十年時間才日趨完整。首先，1960～1963年H.W.Dommel在德國慕尼黑進行電磁暫態分析程序的研究工作，并對單相回路，含元件R、L、C無損線路，一個開關，一個電源，集中參數用梯形積分法，輸電線路采用貝杰龍法(即特性線法)等建立相應模型算法。而后到1969年，一些組織和個人的不斷介入使程序功能不斷得到完善，又建立了多相π輸電線路、多相分布參數(括不同換位情況)和隨頻率變化特性模型。

        1969年4月IEEE PASH.W.Dommel的一篇文章標志著EMTP雛形的完全建立，當時有十多種計算機版本。此后到1973年出現了不少使用組織，除了北美外，還有南美(巴西)，歐洲，日本，澳大利亞，印度等，中國臺灣大約1980年引入，中國大陸1982年初引入。同時出現了微機版本。大約在1984年，美國EPRI(電力科學研究院)成立了DCG，改用OS/2系統。形成了DCGEMTP。

    歐洲一些公司、大學，在歐洲成立了ATPEMTP(微機版本)一直發展到現在，在世界范圍內有許多用戶，特別是 近開發了ATPdraw，通過繪電路圖，在界面上輸入數據，借助微機建立數據文件，使用非常方便。但獲得ATPEMTP表面上不要費用，但必須買他們的使用手冊及相關資料并要寫保證書(不做商業目的)，才能給你口令，從網上下載。

2.2EMTP的模型與算法原理

    電力系統含有電機、變壓器、輸電線路、電纜、斷路器、電抗器、電容器組、逆變器組、互感器、避雷器等設備，它們結構與功能、特性上千差萬別，但從電路的角度來講，除電源外，總可以用R，L，C(單個或組合，常量或變量)來表征它們的這些功能、特征。如果該系統處于穩定狀態下運行，即在某種能量分配狀態工作，設備上的電壓和電流的關系是確定的，也可以說用上述參數表示某一設備的特性是確定的。但當系統發生能量分配狀態改變時，即從一種能量分配狀態過渡到另一種能量分配狀態，我們說發生了暫態過程—電磁暫態。在電磁暫態過程中，由于儲能元件L、C的存在，電壓、電流在傳輸線上的傳播，使得某些設備上出現高電壓或大電流(即過電壓或過電流)，給電力系統中電氣設備帶來危害。研究這一暫態過程稱之為電磁暫態。EMTP就是研究這一過程的有效工具。

    以下通過一節點網絡的變換模擬過程簡單介紹EMTP基本原理。圖1為節點1附近的網絡詳圖，假定前一時刻的電流、電壓為已知，要求現在時刻的電流和電壓。在任何時刻，從節點1經各支路流出的電流必須等于注入的電流i1。

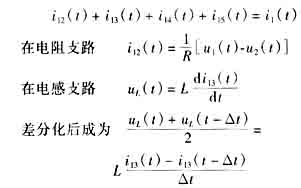

    即節點1有如下關系式：



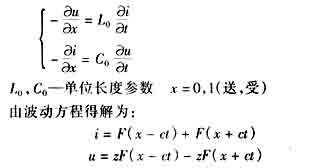

    對無損均勻長線，忽略R0、G0時為

如果x－ct＝常數，則u＋zi＝常數

其含義為：如果觀察者沿線以速度c運動，則時間為t時它走了：

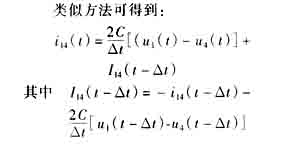

式中i1(t)也可以是零。

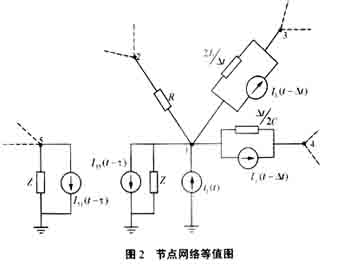

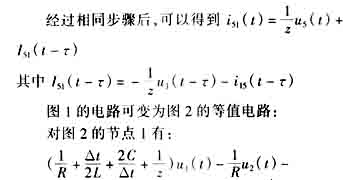

    經過上述等值處理，對任何復雜的電網都可以變?yōu)橹缓娫矗娮栊栽赡苓�有開關的等值網絡。這樣就可以依據電路定律得到下面的公式，用離散的時間間隔，求解整個暫態的過程。

        整個等值網絡的導納方程式為：

   ［Y］［u(t)］＝［i(t)］－［I］

其中：［Y］為節點導納矩陣；

      ［u(t)］為n節點電壓列向量；

      ［i(t)］為電流源列向量；

2.3EMTP的功能

         EMTP可用來計算單相或多相網絡如：

        (1)某一頻率電源作用下的線性系統相量值，即可計算電力系統中的工頻過電壓；穩態值的計算可作為電磁暫態計算的初始條件。

        (2)程序自動地用步長Δf由fmin到fmax電源頻率的變化，求解某一網絡的自振頻率。

        (3)能計算電路網絡的暫態過程。

        (4)可求解各種非線性網絡。

        EMTP允許模擬下列網絡元件任意組合的網絡：

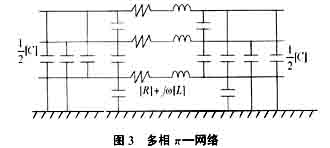

        4)多相π—網絡，這時前述的標量R、L、C變成矩陣［R］、［L］、［C］。

        5)波在換位或不換位的分布參數輸電線路上傳播的線路，線路可分為無損耗、集中參數電阻、頻率特性等類型。

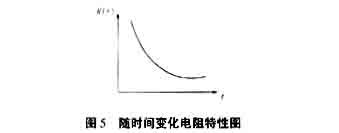

        6)具有單值單調增的非線性電阻。

        7)具有單值單調增的非線性電感。

         9)具有各類型的開關(時控，氣控等)，可模擬斷路器、間隙放電、以及網絡聯接的變化。

        10)電壓源和電流源。除了標準函數表達式的電源(正弦脈沖階、躍斜角等十多種函數)外，用戶可以通過逐點給出隨時間變化的函數，來確定電源。

    程序的輸出電壓、電流、功率(能量)，以及開關的動作時間。程序的內存單元是可以重新定位的。電磁暫態的初始值可以自動地由程序決定，也可以人為地送入，或二者結合。

    由上述可知EMTP是一種進行電力系統仿真的強大工具，其對研究對象的限制微乎其微，可以用來求解電力系統單相或多相的穩態解與各種類型的暫態解，它可以含有多個集中元件、分布參數、線性與非線性元件、依賴于頻率變化的線路［2］、各類型開關、電力電子元件［3］［4］、變壓器［5］及電機、多種類型電源、控制電路的任意組合而成的不同網絡結構。并且根據電網建立起來有很多零元素的導納矩陣，程序使用了稀疏矩陣技術，不但簡化了計算，而且大幅度減少了存儲單元及計算時間。總而言之，它不僅用來研究電力系統的電磁暫態過程，而且可以用來求解一般的電氣電子線路，以及能等價地用電氣電路來分析任何問題，都可以用EMTP來求解。近年來EMTP與實測結果的對比吻合，也證明了其計算結果的可信性。

3當今流行的電力系統仿真軟件

    除了以上介紹的EMTP外，當今比較流行的電力系統仿真軟件還有德國西門子公司開發的NETOMAC軟件，美國電力公司(PTI)開發的PSS/E(Power System Simulator for Engineering)，Mathworks公司開發的MATLAB(大于5.2版本)中所含的Power System Blockset(PSB)工具箱，以及中國電力科學院給出的基于DOS系統的電力系統潮流，暫態穩定和短路電流計算的仿真軟件PSASP［6上述幾種軟件各有各的特點：

         1)EMTP和NETOMAC都是世界范圍通用的電力系統仿真軟件，其特點為計算速度快、結果準確度高、功能強大，幾乎可以對任何復雜電力網絡進行模擬。

        2)PSS/E是一個集成化的交互式軟件，主要用于電力系統的潮流計算，界面友好，可與多種輸出設備相連，輸入輸出可根據用戶要求進行設計，它要求使用者有一定的編程基礎，輸入不如EMTP和PSASP方便［7］。

        3)PSB特點為可以對復雜的控制方法進行仿真，如神經網絡、模糊控制、魯棒特性等，而且界面相當友好，有在線幫助等功能，但其運算速度比其它軟件要慢。

        4)PSASP特點在于其使用簡單，功能簡單齊全，但計算模式有局限性，不易進行復雜模型的算法仿真。

參考文獻



［1］［加拿大］Dommel H W著，李永莊，林集明，曾昭華譯.電力系統電磁暫態計算理論［M］.北京：水力電力出版社，1991.

［2］Dufour C,LeHuy H.Highly accurate modeling of frequencydependent balanced transmission lines［Ｊ］. IEEE T POWER DELIVER, APR 2000,15(2):610615.

［3］Chida T, Sato Y,Sugawara J, et al. Simulation study of unified power flowcontroller［Ｊ］. ELECTR ENG JPN, 1999,127(1):2330.

［4］Han BM, Karady GG, Park JK, et al. Interaction analysis model for transmission static compensator with EMTP［Ｊ］. IEEE T POWER DELIVER, OCT 1998，13(4)：12971302.

［5］Tziouvaras DA, McLaren P,Alexander G,et al.Mathematical models for current, voltage, and coupling capacitor voltage transformers［Ｊ］. IEEE T POWER DELIVER, JAN2000, 15(1):6272.

［6］陸超，唐義良，等.仿真軟件MATLAB PSB與PSASP模型及仿真分析［Ｊ］.電力系統自動化，2000，(5).

［7］張揚，陸承宇，杜振東.電力系統仿真軟件PSS/E簡介［Ｊ］.華東電力，1997，(1).
