圖解ThinkPad電池標尺校正原理和揭穿“三充三放”的騙局(圖文)

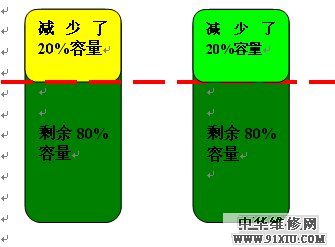

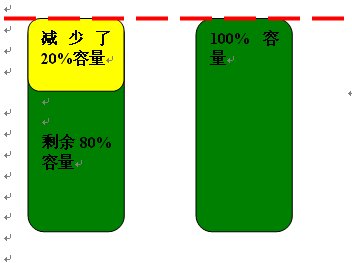

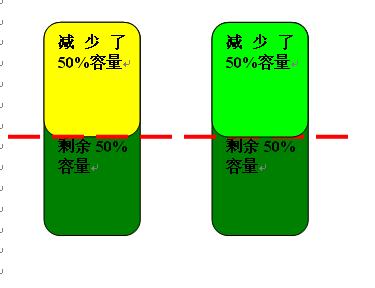

首先，讓我們暫時不討論多節電芯串聯和并聯，就簡單的拿2節電芯來舉例子     完好的電芯，容量和設計容量基本一致，沒有做過標尺校正的狀態。紅色線表示標尺線     假定每個電池有100W/H的容量，現在2節電芯的總容量就是200W/H     2、使用一段時間之后，假設只有一節電芯出現少量的老化，這時沒有做過標尺校正的狀態     這時的實際容量有180W/H     3、對2電池進行校正，理論上應該校正得到的結果~     按照校正的設定，保護電量會按照 差的電池狀態進行平衡，這時校正后的容量就會變為160W/H，比不校正前少了20W/H     4、假設在校正2電池的過程中，由于大幅度放電，造成1號電芯出現電量進一步減少。主要是校正的時候還進行大負荷使用等等。按照“木桶原理”，電池的保護芯片按照 差的1號電芯進行平衡，這時的總容量是100W/H。這時實際上2號電芯的容量并沒有明顯損失，但是由于1號電芯的狀態決定，2號電芯實際上處于永遠不會充滿的狀態，除非1號電芯恢復正常，否則2號電芯永遠不會恢復電量。

TOP

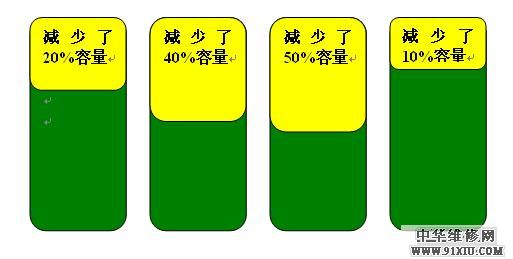

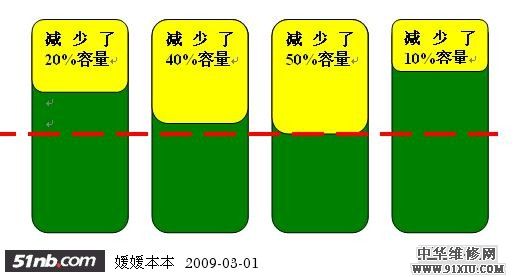

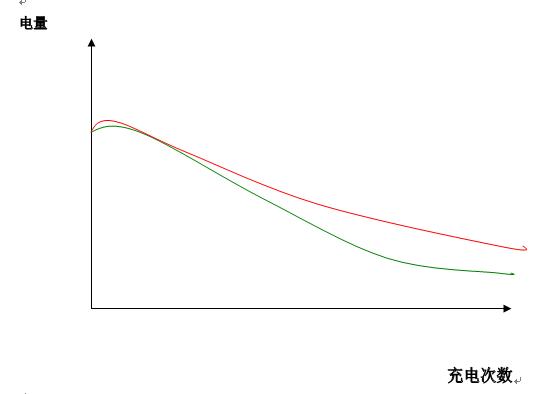

5、為什么有些校正會增加電量的問題。看圖，綠色的是電池內部設定的參數，紅色是您電池的實際損耗參數（曲線的頭應該是平直的，但是office功夫不好，曲線劃不直），所以，在特定條件下，執行嚴謹的標尺校正會顯示電量增加     6、所謂的“三次完整充電放電”是怎么來的。實際上來源于賣換芯電池的商家，當然早期的鎳鎘等電池需要，但是現在都是鋰電池了。看圖說話，這個是換芯完后，沒有進行徹底充電放電的電芯，假如有4個電芯，不進行所謂的“三充三放”，電芯會在多個轉接點突然掉電。     7、經過“三充三放”后，電芯的狀態按照 差的電芯進行平衡~~~     8、電池掉電的解釋，一般在 后15%突然掉到5%可以認為是正常的，因為每家電芯生產廠家的工藝不同，由于 后電量消耗大，剩余電量小，鋰離子的運動被阻礙，出現的表面上的電池掉電現象，這種現象會被執行正常的標尺校正所解決。當然這種現象和電芯的批次也有關系。 總結：     不去探討更加負責的多節多組電芯并聯，串聯的情況下，會更加清楚的認識到電池標尺校正的本質。所以，個人建議，沒有很必要的情況下，不要進行標尺校正，因為一般都會損失電量，只有極少數的情況才會增加，但是增加的可能遠遠低于損失電量的可能；如果一定要執行標尺校正， 好啥也別做，讓電池自己進行校正；6系列的電池盡量避免，因為個人覺得和電路保護芯片的過載設計有關
