液晶顯示器原理圖

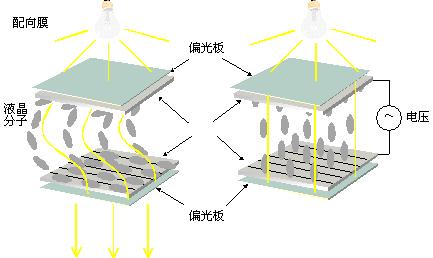

液晶顯示器(LCD/Liquid Crystal Display）的顯像原理，是將液晶置于兩片導電玻璃之間，靠兩個電極間電場的驅動，引起液晶分子扭曲向列的電場效應，以控制光源透射或遮蔽功能，在電源關開之間產生明暗而將影像顯示出來，若加上彩色濾光片，則可顯示彩色影像。在兩片玻璃基板上裝有配向膜，所以液晶會沿著溝槽配向，由于玻璃基板配向膜溝槽偏離90度，所以液晶分子成為扭轉型，當玻璃基板沒有加入電場時，光線透過偏光板跟著液晶做90度扭轉，通過下方偏光板，液晶面板顯示白色（如下圖左）；當玻璃基板加入電場時，液晶分子產生配列變化，光線通過液晶分子空隙維持原方向，被下方偏光板遮蔽，光線被吸收無法透出，液晶面板顯示黑色（如下圖右）。液晶顯示器便是根據此電壓有無，使面板達到顯示效果。

液晶顯示原理圖
