場效應晶體管的分類及使用

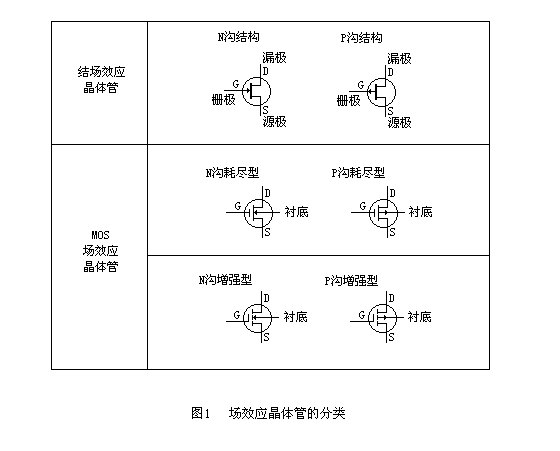

場效應晶體管可分為結場效應晶體管和MOS場效應晶體管。而MOS場效應晶體管又分為N溝耗盡型和增強型；P溝耗盡型和增強型四大類。見附圖1。

<?XML:NAMESPACE PREFIX = V />

MOS場效應晶體管使用注意事項。

MOS場效應晶體管在使用時應注意分類，不能隨意互換。MOS場效應晶體管由于輸入阻抗高（包括MOS集成電路）極易被靜電擊穿，使用時應注意以下規則：

1. MOS器件出廠時通常裝在黑色的導電泡沫塑料袋中，切勿自行隨便拿個塑料袋裝。也可用細銅線把各個引腳連接在一起，或用錫紙包裝

2. 取出的MOS器件不能在塑料板上滑動，應用金屬盤來盛放待用器件。

3. 焊接用的電烙鐵必須良好接地。

4. 在焊接前應把電路板的電源線與地線短接，再MOS器件焊接完成后在分開。

5. MOS器件各引腳的焊接順序是漏極、源極、柵極。拆機時順序相反。

6. 電路板在裝機之前，要用接地的線夾子去碰一下機器的各接線端子，再把電路板接上去。

7. MOS場效應晶體管的柵極在允許條件下， 好接入保護二極管。在檢修電路時應注意查證原有的保護二極管是否損壞。

l 場效應管的測試。

下面以常用的3DJ型N溝道結型場效應管為例解釋其測試方法：

3DJ型結型場效應管可看作一只NPN型的晶體三極管，柵極G對應基極b，漏極D對應集電極c，源極S對應發射極e。所以只要像測量晶體三極管那樣測PN結的正、反向電阻既可。把萬用表撥在R*100擋用黑表筆接場效應管其中一個電極，紅表筆分別接另外兩極，當出現兩次低電阻時，黑表筆接的就是場效應管的柵極。紅表筆接的就是漏極或源極。對結型場效應管而言，漏極和源極可以互換。對于有4個管腳的結型場效應管，另外一極是屏蔽極（使用中接地）。

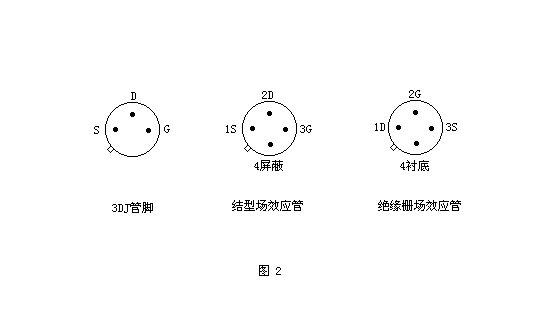

目前常用的結型場效應管和MOS型絕緣柵場效應管的管腳順序如圖2所示。

l 場效應晶體管的好壞的判斷。

先用MF10型萬用表R*100KΩ擋（內置有15V電池），把負表筆（黑）接柵極（G），正表筆（紅）接源極（S）。給柵、源極之間充電，此時萬用表指針有輕微偏轉。再該用萬用表R*1Ω擋，將負表筆接漏極（D），正表筆接源極（S），萬用表指示值若為幾歐姆，則說明場效應管是好的。 　　湖南省陽光電子技術學校常年開設：手機維修培訓、家電維修培訓、電工培訓、電腦維修培訓、焊工培訓--面向全國火爆招生！網址：http://www.hnygpx.com 報名電話：0731-85579057)。安置就業。考試合格頒發全國通用權威證書。采用我校多年來獨創的“模塊教學法”,理論與實踐相結合、原理＋圖紙＋機器三位一體的教學模式，半天理論，半天實踐，通俗易懂，確保無任何基礎者也能全面掌握維修技能、成為同行業中的佼佼者。包工作(一期不會，免費學會為止)。
