三端穩壓器(78、79系列)管腳序號判斷技巧
時間:2010-06-15 09:38:21 整理:佚名 []

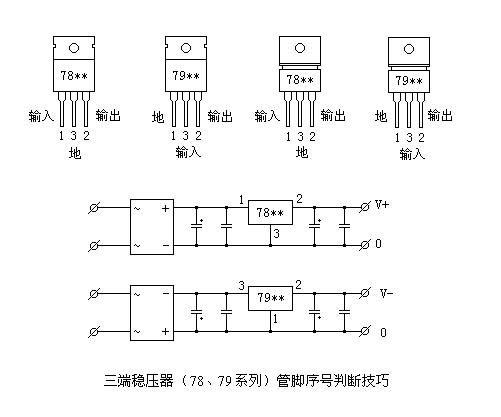

圖中的引腳號標注方法是按照引腳電位從高到底的順序標注的。這樣標注便于記憶。引腳①為 高電位,③腳為 低電位,②腳居中。從圖中可以看出,不論正壓還是負壓,②腳均為輸出端。對于78**正壓系列,輸入是 高電位,自然是①腳,地端為 低電位,即③腳,如附圖所示。對與79**負壓系列,輸入為 低電位,自然是③腳,而地端為 高電位,即①腳,如附圖所示。
此外,還應注意,散熱片總是和 低電位的第③腳相連。這樣在78**系列中,散熱片和地相連接,而在79**系列中,散熱片卻和輸入端相連接。<?XML:NAMESPACE PREFIX = O />

![]() ![]() |
![]() |
