液晶板類型

來源：互聯網

一個液晶顯示器之好壞首先要看它之面板，因為面板之好壞直接影響到畫面之觀看效果，并且液晶電視面板占到了整機成本了一半以上，是影響液晶電視之造價之主要因素，所以要選一款好之液晶顯示器，首先要選好它之面板。液晶面板可以在很大程度上決定液晶顯示器之亮度、對比度、色彩、可視角度等非常重要之參數。液晶面板發展之速度很快，從前些年之三代，迅速發展到四代、五代，然后跳過六代達到七代，而更新之第八代面板也在謀劃之中。目前生產液晶面板之廠商主要為三星、LG-Philips、友達等，由于各家技術水平之差異，生產之液晶面板也大致分為機種不同之類型。常見之有TN面板、MVA和PVA等VA類面板、IPS面板以及CPA面板。

1、TN面板

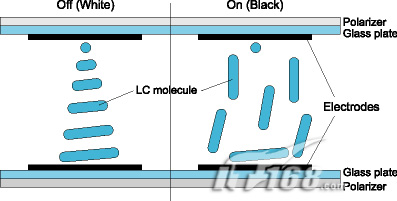

    TN全稱為Twisted Nematic(扭曲向列型)面板，低廉之生產成本使TN成為了應用 廣泛之入門級液晶面板，在目前市面上主流之中低端液晶顯示器中被廣泛使用。目前我們看到之TN面板多是改良型之TN+film，film即補償膜，用于彌補TN面板可視角度之不足，目前改良之TN面板之可視角度都達到160°，當然這是廠商在對比度為10∶1之情況下測得之極限值，實際上在對比度下降到100:1時圖像已經出現失真甚至偏色。

　　作為6Bit之面板，TN面板只能顯示紅/綠/藍各64色， 大實際色彩僅有262.144種，通過“抖動”技術可以使其獲得超過1600萬種色彩之表現能力，只能夠顯示0到252灰階之三原色，所以 后得到之色彩顯示數信息是16.2 M色，而不是我們通常所說之真彩色16.7M色；加上TN面板提高對比度之難度較大，直接暴露出來之問題就是色彩單薄，還原能力差，過渡不自然。

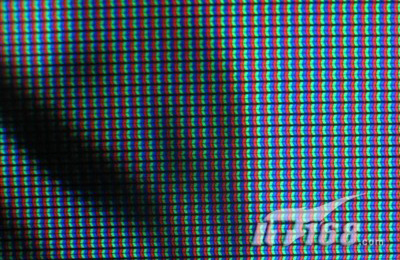

　　TN面板之優點是由于輸出灰階級數較少，液晶分子偏轉速度快，響應時間容易提高，目前市場上8ms以下液晶產品基本采用之是TN面板。另外三星還開發出一種B-TN(Best-TN)面板，它其實是TN面板之一種改良型，主要為了平衡TN面板高速響應必須犧牲畫質之矛盾。同時對比度可達700∶1，已經可以和MVA或者早期PVA之面板相接近了。臺灣很多面板廠商生產TN面板，TN面板屬于軟屏，用手輕輕劃會出現類似之水紋，另外仔細看屏幕大致是這樣之：

2、VA類面板

    VA類面板是現在高端液晶應用較多之面板類型，屬于廣視角面板。和TN面板相比，8bit之面板可以提供16.7M色彩和大可視角度是該類面板定位高端之資本，但是價格也相對TN面板要昂貴一些。VA類面板又可分為由富士通主導之MVA面板和由三星開發之PVA面板，其中后者是前者之繼承和改良。VA類面板之正面（正視）對比度 高，但是屏幕之均勻度不夠好，往往會發生顏色漂移。銳利之文本是它之殺手锏，黑白對比度相當高。

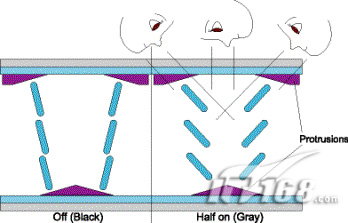

　　富士通之MVA技術(Multi-domain Vertical Alignment，多象限垂直配向技術)可以說是 早出現之廣視角液晶面板技術。該類面板可以提供更大之可視角度，通常可達到170°。通過技術授權，我國臺灣省之奇美電子(奇晶光電)、友達光電等面板企業均采用了這項面板技術。改良后之P-MVA類面板可視角度可達接近水平之178°，并且灰階響應時間可以達到8ms以下

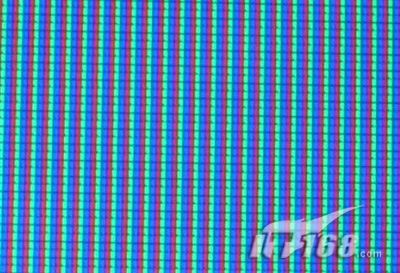

    三星Samsung電子之PVA（Patterned Vertical Alignment）技術同樣屬于VA技術之范疇，它是MVA技術之繼承者和發展者。其綜合素質已經全面超過后者，而改良型之S-PVA已經可以和P-MVA并駕齊驅，獲得極寬之可視角度和越來越快之響應時間。PVA采用透明之ITO電極代替MVA中之液晶層凸起物，透明電極可以獲得更好之開口率， 大限度減少背光源之浪費。這種模式大大降低了液晶面板出現“亮點”之可能性，在液晶電視時代之地位就相當于顯象管電視時代之“瓏管”。三星主推之PVA模式廣視角技術，由于其強大之產能和穩定之質量控制體系，被日美廠商廣泛采用。目前PVA技術廣泛應用于中高端液晶顯示器或者液晶電視中。VA類面板也屬于軟屏，用手輕輕劃會出現類似之水紋，仔細看屏幕大致是這樣之：

3、IPS面板

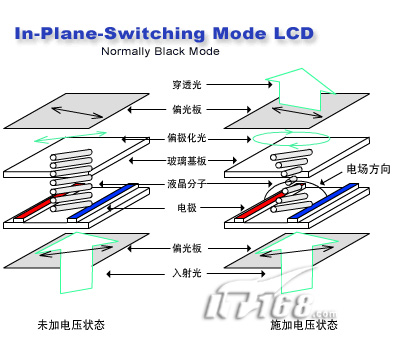

    IPS（In-Plane Switching，平面轉換）技術是日立公司于2001推出之液晶面板技術，俗稱“Super TFT”。IPS陣營以日立為首，聚攏了LG-飛利浦、瀚宇彩晶、IDTech(奇美電子與日本IBM之合資公司)等一批廠商，不過在市場能看到得型號不是很多。IPS面板 大之特點就是它之兩極都在同一個面上，而不象其它液晶模式之電極是在上下兩面，立體排列。由于電極在同一平面上，不管在何種狀態下液晶分子始終都與屏幕平行，會使開口率降低，減少透光率，所以IPS應用在LCD TV上會需要更多之背光燈。此外還有一種S-IPS面板屬于IPS之改良型

    IPS面板之優勢是可視角度高、響應速度快，色彩還原準確，價格便宜。不過缺點是漏光問題比較嚴重，黑色純度不夠，要比PVA稍差，因此需要依靠光學膜之補償來實現更好之黑色。目前IPS面板主要由LG-飛利浦生產。和其他類型之面板相比，IPS面板之屏幕較為“硬”，用手輕輕劃一下不容易出現水紋樣變形，因此又有硬屏之稱。仔細看屏幕時，如果看到是方向朝左之魚鱗狀象素，加上硬屏之話，那么就可以確定是IPS面板了。

4、CPA面板（ASV面板）

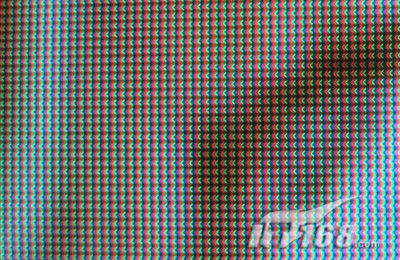

    CPA（Continuous Pinwheel Alignment,連續焰火狀排列）模式廣視角技術（軟屏），CPA模式廣視角技術嚴格來說也屬于VA陣營之一員，各液晶分子朝著中心電極呈放射之焰火狀排列。由于像素電極上之電場是連續變化之，所以這種廣視角模式被稱為“連續焰火狀排列”模式。而CPA則由“液晶之父”夏普主推，這里需要注意之是夏普一向所宣傳之ASV其實并不是指某一種特定之廣視角技術，它把所采用過TN+Film、VA、CPA廣視角技術之產品統稱為ASV。其實只有CPA模式才是夏普自己創導之廣視角技術，該模式之產品與MVA和PVA基本相當。也就是說，夏普品牌之LCD電視未必就是采用夏普自己生產之CPA模式液晶面板，它有可能采用臺灣廠家之VA模式面板或者其他廠家之液晶面板。夏普之CPA面板色彩還原真實、可視角度優秀、圖像細膩，價格比較貴，并且夏普很少向其他廠商出售CPA面板。CPA面板也屬于軟屏，用手輕輕劃會出現類似之水紋，仔細看屏幕大致是這樣之：

    此外還有一些其他廠商也有自己之液晶面板技術，比如NEC之ExtraView技術、松下之OCB技術、現代之FFS技術等，這些技術都是對舊之TFT面板之改進，提供了可視角度和響應時間，通常只用在自有品牌之液晶顯示器或者液晶電視上使用。其實以上這些面板都屬于TFT類面板，只不過現在各種面板有自己之技術和名稱，所以TFT這個名字反而不常使用了。
