AC220V-DC5V/1A的串聯穩壓型電源適配器的制作

采用串聯穩壓線路來制作一個直流電源適配器是一個比較容易實現的辦法,下面就詳細的談談制作方法和過程.

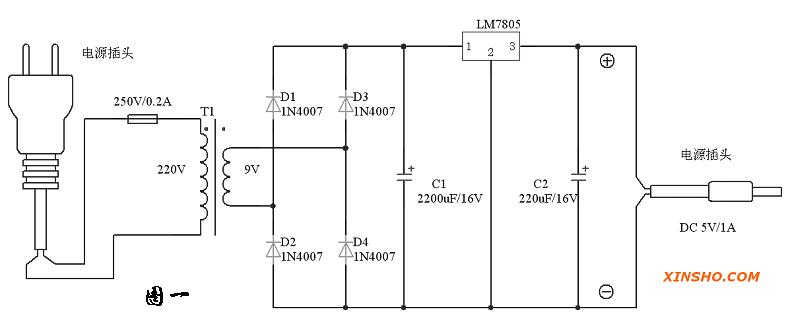

原理圖參考圖一

從圖上看,變壓器輸入端經過一個保險連接電源插頭,如果變壓器或后面的電路發生短路，保險內的金屬細絲就會因大電流引發的高溫溶化后斷開。

變壓器后面由4個二極管組成一個橋式整流電路，整流后就得到一個電壓波動很大的直流電源，所以在這里接一個2200uF/16V的電解電容。

變壓器輸出端的9V電壓經橋式整流并電容濾波，在電容C1兩端大約會有11V多一點的電壓，假如從電容兩端直接接一個負載，當負載變化或交流電源有少許波動都會使C1兩端的電壓發生較大幅度的變化，因此要得到一個比較穩定的電壓，我們在這里接一個名為三端穩壓器的元件。

三端穩壓器是一種集成電路元件，內部由一些三極管和電阻等構成，在分析電路時可簡單的認為這是一個能自動調節電阻的元件，當負載電流大時三端穩壓器內的電阻自動變小，而當負載電流變小時三端穩壓器內的電阻又會自動變大，這樣就能保持穩壓器的輸出電壓保持基本不變。

因為我們要輸出5V的電壓，所以選用7805，7805前面的字母可能會因生產廠家不同而不同。LM7805 大可以輸出1A的電流，內部有限流式短路保護，短時間內，例如幾秒鐘的時間，輸出端對地（2腳）短路并不會使7805燒壞，當然如果時間很長就不好說了，這跟散熱條件有很大的關系。

三端穩壓器后面接一個220uF/16V的電容，這個電容有濾波和阻尼作用。

后在C2兩端接一個輸出電源的插頭，可用于與其它用電器連接,比如MP3等。

注意這個低壓直流電源的插頭要跟自己所需要的來配，比如圓形的就有外徑2.5mm和3.5mm等幾種，內孔多數是負極，外邊是正極，也有一些是相反的，必須根據你的負載來決定，接反的話有可能會燒壞你的用電器，后果很嚴重。

雖然7805 大電流是一安培，但實際使用一般不要超過500mA,否則會發熱很大，容易燒壞。一般負載電有200mA以上時需要散熱片。

下面給出一些實物圖片

未完...
