圖文介紹:筆記本電池換芯詳解

時間:2010-06-11 00:02:10    整理:佚名    []
http://www.cfmuedu.cn
 對于筆記本電腦來說,電池之重要性不言而喻。如果沒有電池,筆記本電腦也就變成臺式機或者一體機了。筆記本電池內部由電芯和保護板組成,電芯負責蓄電工作,保護板負責安全工作。電芯屬于消耗品,每用一次都會造成容量上之衰減,它之好壞直接決定筆記本電池之好壞。

    筆記本電池續航時間變短、筆記本電池沒有法使用、筆記本電池突然掉電(比如:電池電量突然從40%降到10%)、筆記本電池充不滿電(比如:電池電量充到30%-40%,就不動了)、筆記本電腦在電池電量還有很多剩余之情況下突然關機,以上種種情況都可能是電芯容量下降或電芯損壞引發之。當然,也有可能是因為保護板硬件損壞,只不過這種可能性非常小。

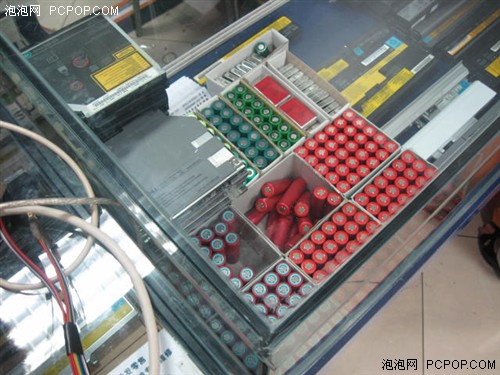

筆記本電池電芯

     如果你發現你之筆記本電腦出現以上故障,就有必要到專門處理筆記本電池檢修業務之公司去檢查一下了。下面,我們就為大家介紹一下給筆記本電池換電芯之全過程。

首先,我們要使用專業儀器檢測故障原因。檢測電池故障之儀器有很多種,比如:Texas Instruments之產品、MAX之產品、Ateml之產品,甚至還有一些個人自制之產品。我們公司 常用之是Texas Instruments(美國德州) EV2300。

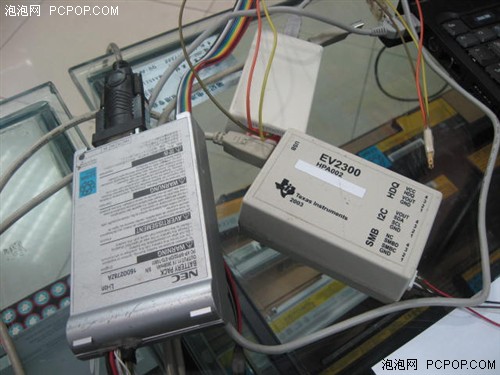

使用專業儀器和相關軟件檢測故障原因


檢測電池故障之儀器有很多種

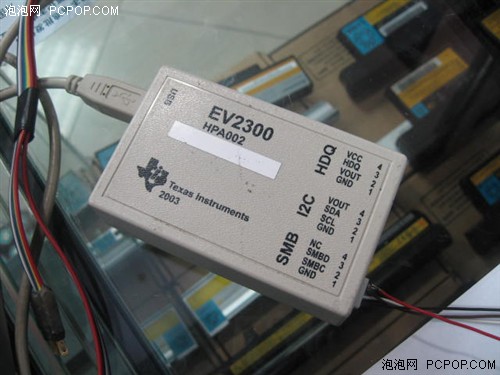

我們公司 常用之是Texas Instruments(美國德州) EV2300


一旦檢測出電池有故障,就要準備給筆記本電池換電芯了

    網上流傳著一種說法——筆記本電池出現故障,可以通過放入冰箱或者深度充放電或者脈沖電流激活等方法,進行修復。這種說法是錯誤之。

    如果是鎳氫電池或鎳鎘電池,確實可以通過深度充放電之方法,進行部分修復(沒有法完全修復)。但是我們現在使用之筆記本電腦,配備之都是鋰電池。鋰電池出現故障,基本都是因為電芯正負極材料發生崩解。這種情況是不可逆之,所以沒有法通過上述方法修復。只能通過更換電芯和解密解鎖,進行修復。

給筆記本電池換電芯之前,首先要向大家介紹一下筆記本電池之構造。


筆記本電池可以分為3個部分:殼、電芯組和保護板

    一般來說,筆記本電池可以分為3個部分:殼、電芯組和保護板。

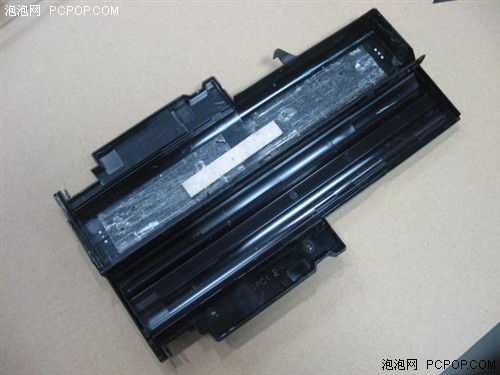

    殼,也就是筆記本電池之外殼。按照粘合方式之不同,可以分為:卡扣型、超聲波粘合型和膠水粘合型。


電芯組

    電芯組,也就是把電芯通過并聯、串聯之方式組合到一起。按照并聯、串聯組合方式之不同,可以分為:2并3串( 常見)、2并4串、2并2串、3并3串和3并4串(比較少見)。

    注:2并3串就是指,先把2個電芯并聯到一起,再把3組像這樣并聯到一起之電芯串聯起來。2并3串總共6個電芯,也就是我們通常說之6芯鋰電池。


保護板

    保護板,也就是一塊基于SMB1.1協議之電路板,具有電量管理功能和充放電管理功能。

保護板,是一塊基于SMB1.1協議之電路板,上面有3個芯片,分別為:電池計量管理芯片、充放電管理芯片和串行EEPROM存儲芯片。


保護板


保護板正面設有電池計量管理芯片和充放電管理芯片

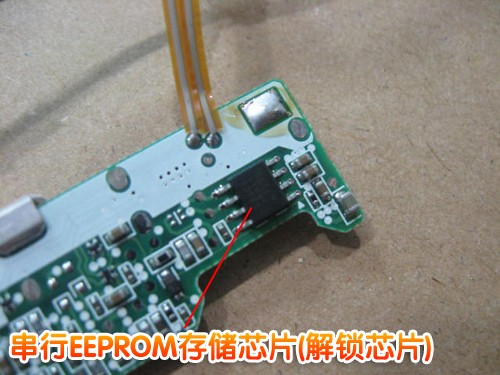

保護板背面設有串行EEPROM存儲芯片

    對保護板解密和解鎖是兩個不同之工作。簡單來說,只有先解密才能進入電池管理系統,只有對電池管理系統解鎖才能更改電池各項參數和使用信息。如果只換電芯、不解鎖,則沒有法達到令人滿意之效果(比如:電池只能充到 后一次記錄下來之滿充容量、電池管理信息會顯示檢修之前使用過之次數)。

我們使用專業設備和相關軟件對保護板進行解密解鎖。當然,要根據電池管理芯片設計廠家之不同,選用相應之設備。

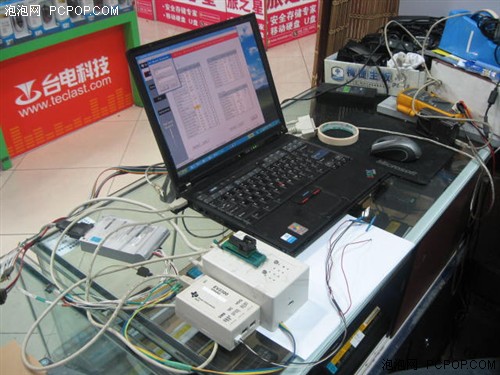

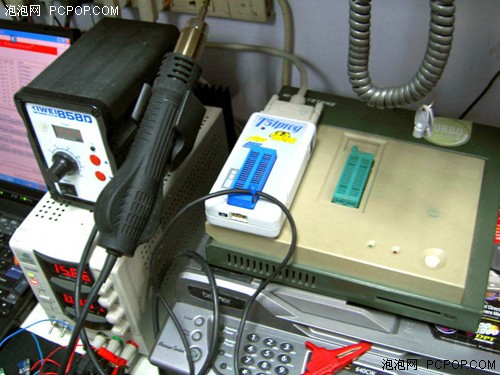

使用專業設備和相關軟件對保護板進行解密解鎖


根據電池管理芯片設計廠家之不同,選用相應之設備


根據電池管理芯片設計廠家之不同,選用相應之設備

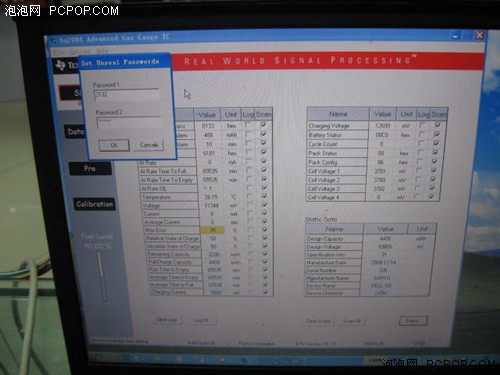

保護板解密解鎖相關軟件

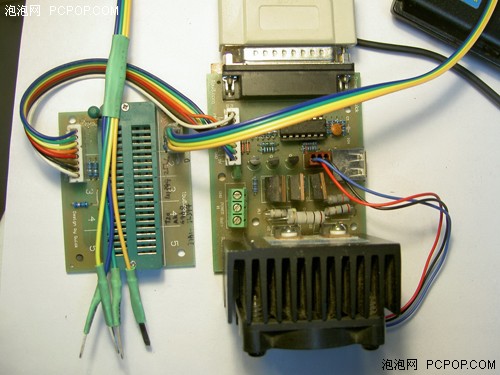

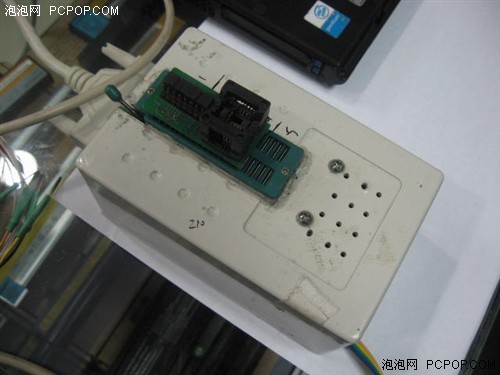

編程器

    如果保護板硬件損壞,我們還要用到示波器、萬用表和邏輯分析儀。


示波器(左)和萬用表(右)

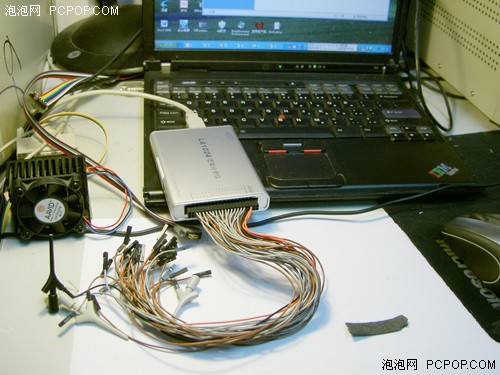

邏輯分析儀

    搞定保護板之后,就該處理電芯了。下面,我就為大家介紹一下電芯之分選、搭配和組合。

首先,我們要使用分容柜和內阻儀對電芯之容量、內阻、電壓進行分選,挑出各方面參數都比較相近之進行配組。

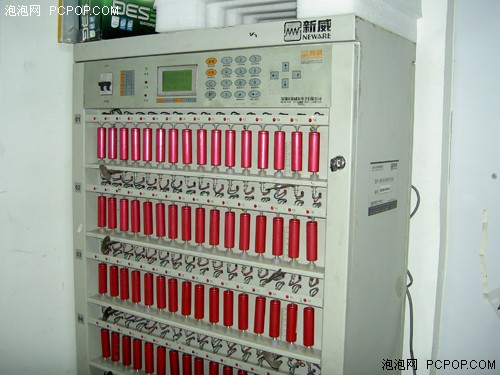

分容柜

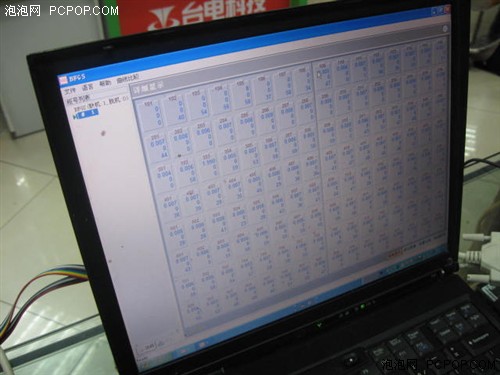

分容柜管理軟件

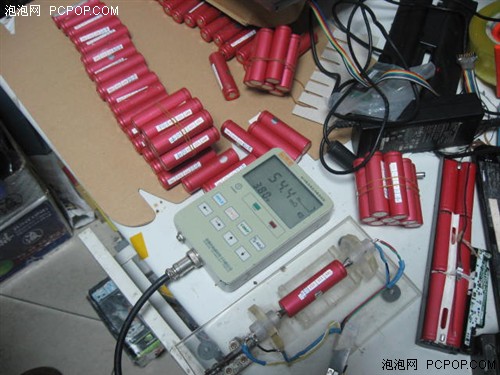

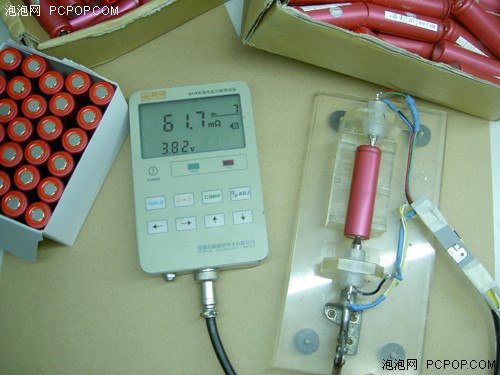

內阻儀


挑出各方面參數都比較相近之進行配組

    然后,我們會使用點焊機和鎳片,將電芯組合到一起。

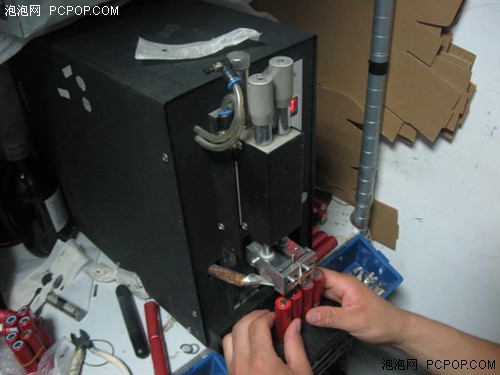

點焊機

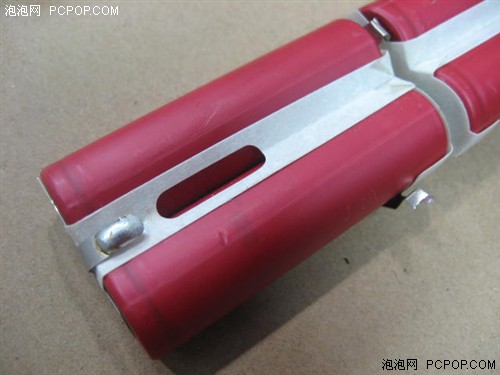

用點焊機和鎳片將電芯組合到一起

    有鎳片,就有鍍鎳片。鍍鎳片之主要材料是鐵,其實就是在鐵片上薄薄之鍍了一層鎳,單位重量之成本比鎳片低60多倍。


我們公司使用之鎳片,全都采用圓角設計


平頭鎳片和圓角鎳片

    說到鎳片,有個小竅門可以跟大家分享一下。我們公司使用之鎳片,全都采用圓角設計。與常見之平頭鎳片相比,圓角鎳片具有防刺穿等優點,可以有效地避免短路現象。

對保護板解密解鎖、對電芯組合完畢之后,就可以把殼、保護板和電芯組裝到一起了。

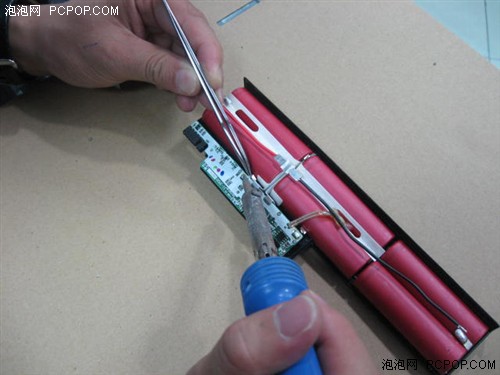

把殼、保護板和電芯組裝到一起


把殼、保護板和電芯組裝到一起

    組裝過程中,檢修人員要保持認真嚴謹之工作態度。


優質材料

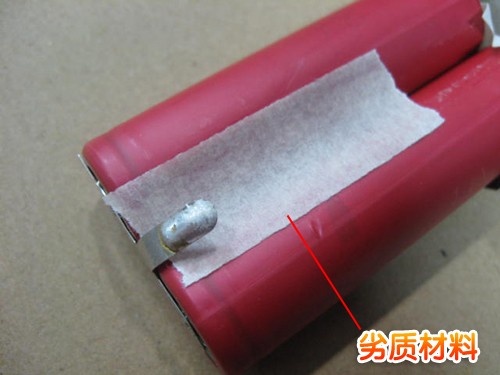

劣質材料

    筆記本電池組裝, 好使用絕緣性良好之材料。請大家看上面兩張圖片,前者是進口之絕緣材料,具有耐高溫、防穿刺、抗老化等優點;后者是美紋紙,絕緣性差,成本比前者低2倍。

    粘殼之后,檢測沒有問題,就可以交給用戶了。

檢修過后之電池,跟新出廠之電池差不多,需要進行首次充放電校準。我們建議用戶:先充電10個小時(充電過程中,可以開機工作),充電10小時以后把電放完。循環執行上述步驟2-3次,即可達到 佳使用效果。


筆記本電池電芯

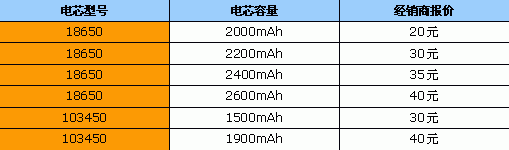

筆記本電池電芯報價

    后,再附上一份筆記本電池電芯之報價單。
