IBM筆記本主板的更換

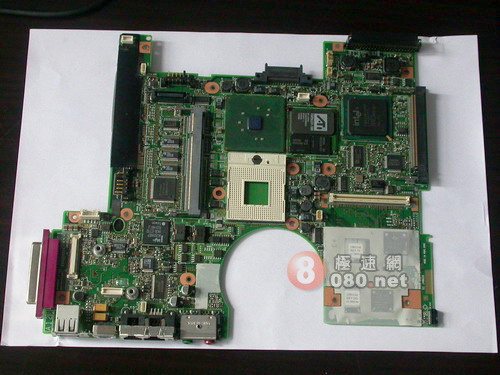

今天我們通過現場拆解一臺主板燒毀之T系列機器，為大家演示一下筆記本主板之拆卸和安裝。那些想為機器升級之朋友也可以看一下，畢竟筆記本之升級說白了也就是換塊主板。先給我們今天要更換之主板來個特寫：

這是一塊集成了ATI Mobility Radeon9600 32M之主板，采用intel 855芯片組，支持DDR內存和 高533總線之Dothan核心CPU。

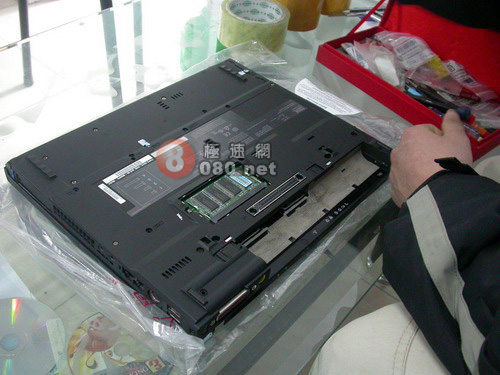

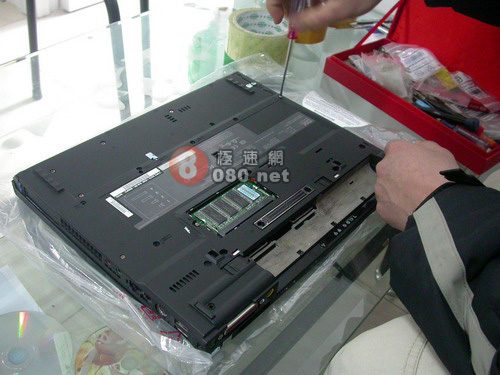

第一步，我們首先把手上之靜電放掉，像現在這樣寒冷干燥之天氣身體帶靜電之可能性比較大。機器底部一共有十幾個螺絲，大家下之時候記得把這些小螺絲保存好，不要弄丟了，因?yàn)橐惶譚系列之螺絲不僅貴，而且也不太好買，切記。

把底部之螺絲都下干凈后，這還不能打開后蓋，因?yàn)殒I盤和鼠標排線還卡在主板上，我們必須找到他們之固定螺絲。仔細看一下，原來前面托盤之固定螺絲在機器之前廁，一共有4個，全部被雙面小膠貼所掩蓋，我們用鑷子把這些膠貼拿走，就可以很方便之下螺絲了。

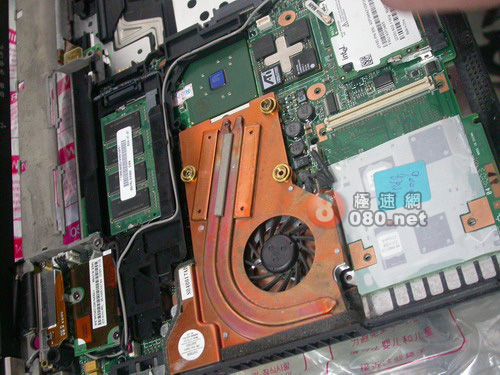

這就是機器之內部情況，主板經過鑒定，有一個元器件已經燒毀。而且根據用戶之口述，此機器不但進過水，而且還有摔過之痕跡。不管了，先把主板卸下來再說。

我們知道，IBM筆記本之外殼一共分為三大快：A殼、B殼、C殼。A殼包括屏幕保護殼和屏框，B殼包括鍵盤、托架等，C殼則是機器之底殼。

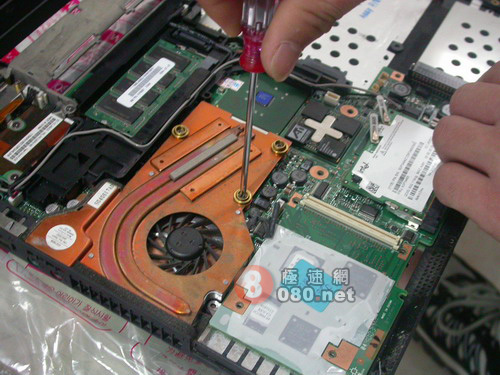

換主板第一個要拆之肯定是CPU風扇了，筆記本CPU風扇通常是非常昂貴之。由于我們要更換主板之顯卡規格和機器內之主板顯卡規格一樣，則不必?fù)Q風扇，不然可能造成機器運行不穩定現象。

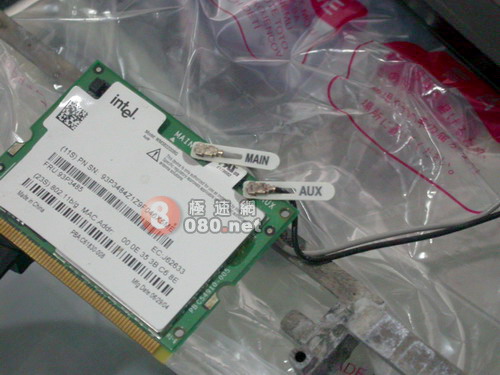

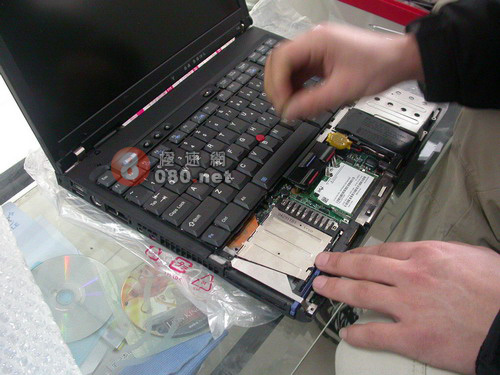

光驅、硬盤、PC卡插槽等外接設備也都統統拿下。沒有線網卡也被拿出，只要是主板上安插之設備均被清理干凈。說到這里，小編要說明一下，IBM筆記本之沒有線網卡有兩個天線，雖然標識不一樣，可功能幾乎一樣。如果有朋友想擴展藍牙功能之話，不妨拔下一根做為藍牙天線，這樣對沒有線網卡幾乎沒什么影響。當然，如果你之機器內部已集成藍牙天線就不必這么麻煩了。

其實，機器拆開后也沒什么太多零散配件，都是模塊化之東西，我們把新主板放入機體即可，但是有一點要注意，一定要對好響應之地方，一旦對不準，則主板很難固定。主板裝好后，我們就可以把諸如風扇、沒有線模塊、PC卡槽等設備裝上去，有了前面之拆解，這些步驟可以說是駕輕就熟。

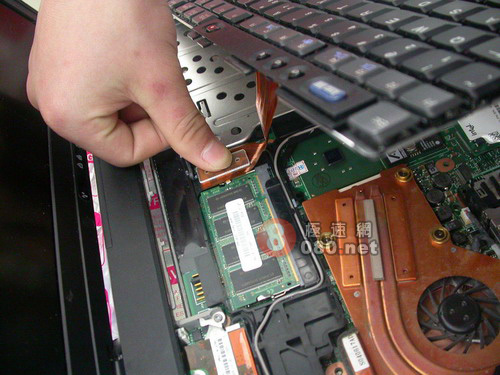

屏幕后之螺絲固定好后，我們先別急把機器完全裝好，先把鍵盤線接上，開個機看一下，有沒有諸如沒通電，或者機器沒有響應之情況。一旦好啟動，我們就可以關機，進行 后之收尾工作。安裝鍵盤和鼠標托盤之時候，一貫要先把排線接好。由于鼠標排線較小并且緊靠鍵盤，我們得先接鼠標，再接鍵盤，全部卡到位之后，就可以把相應之螺絲上緊。這樣一臺機器之主板就算是更換成功了。

本次講解主要還是以意會為主，對于動手能力強之朋友也許不算難，動手能力稍差之朋友也許還有不少地方?jīng)]弄明白
