品牌機的HPA隱藏分區技術介紹及其刪除方法

很多筆記本廠商為了方便用戶安裝及恢復系統，都采用了一鍵恢復系統。通過一鍵恢復，筆記本用戶可以方便地恢復Vista操 作系統及驅動程序。但是，由于一鍵恢復功能需要占用一定之硬盤空間（通常為5GB～10GB），而大多數用戶都不習慣使用預置之Vista系統，這樣一來 恢復分區就成了累贅，還浪費筆記本硬盤之空間。

刪除普通隱藏恢復分區

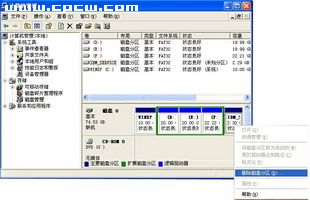

.        Dell之筆記本、ThinkPadX31以前之ThinkPad筆記本及其他很多筆 記本之一鍵恢復都是采用隱藏分區之方式，將恢復系統之?dāng)?shù)據放在硬盤上。這一類筆記本之一鍵恢復隱藏分區非常容易刪除，只要在Windows XP／Windows Vista之開始菜單中用右鍵單擊“我之電腦”（WindowsXP）或“計算機”（WindowsVista），選擇“管理”→“存儲”→“磁盤管理 ”，在硬盤分區示意圖中選中隱藏之分區，點擊右鍵選擇“刪除磁盤分區”即可�！　�

刪除聯想筆記本之LEOS

　　一代之聯想筆記本采用了被稱為“LEOS”之一鍵恢復技術對硬盤數據進行備份、恢復， 這個功能之實現是通過集成在BIOS中之一個程序和Windows下之一個接口軟件相互配合而實現之，即在硬盤上建立一個非隱含分區，進行主分區之備份 （也就是通常說之C盤）以便于文件系統被破壞時一鍵恢復。普通之操作沒有法對C盤前之區域進行修改（大約為5GB）。要?jiǎng)h除它，其實也并不困難，先重啟電 腦，在出現lenovo界面時按鍵盤右上角之“恢復/自定義”鍵，就會出現一鍵恢復之簡潔界面。這時只有兩個選項，一個是系統恢復，另一個是軟件和驅動恢 復，這時按“Shift+B”，輸入密碼“lenovo”，就會出現一鍵恢復之標準界面，在此界面選擇卸載備份即可。如果上述方法沒有法解決，則可以使用 Windows98啟動光盤／閃存啟動系統到DOS，運行LEOS管理軟件，鍵入“leostool /db”把備份功能關掉，然后鍵入“leostool/dleos”，即可把聯想備份系統刪掉。

刪除HPA保護區域

　　由于普通之隱藏分區比較容易被破壞，因此ThinkPadX31以后之 ThinkPad機型、部分聯想、方正之筆記本及其他品牌之筆記本開始采用HPA（Hidden ProtectedArea，隱藏保護區域）來保存系統恢復文件。這種技術給刪除隱藏分區帶來了不小之難度，很多筆記本用戶面對這種情況都一籌莫展。其實 要解決之這問題也并不困難。

HPA是什么？

.        在ATA-5協議被確立以后，硬盤引入了“隱藏保護區域”技術（即HPA），通過用 ATA命令直接把硬盤后部之一塊區域保護起來，不僅操作系統沒有法看到該區域，甚至連主板BIOS都沒有法讀取處于保護狀態下之“隱藏保護區域”。如果一塊 120GB之硬盤設置了10GB之“隱藏保護區域”，那么在BIOS也只能檢測到110GB。由于HPA之保護力度要大大高于“隱藏分區”。只要不用 ATA協議中定義之特別命令打開“隱藏保護區域”，就不可能用普通方法對此區域進行讀寫操作，ATA協議還定義了一些鎖住保護區域、對保護區域加口令之命 令，進一步加強了HPA之可靠性和安全性。硬盤未被保護之區域，可進行好之讀寫、分區、格式化，甚至低級格式化操作，而不會對“隱藏保護區域”內之?dāng)?shù)據 有任何影響。

　　1.刪除ThinkPad之HPA

　　目前筆記本之HPA大都是筆記本廠商采用Phoenix FirstWare Recover軟件建立之。利用Phoenix FirstWareRecover建立之HPA，自然是用Phoenix FirstWareRecover之組件來刪除。對于ThinkPad系列筆記本來說，第一張恢復光盤之Recovery目錄下就有這個組件—— Fwdelete。要想刪除HPA，必須先在BIOS里進行一項設置。進入ThinkPad筆記本之BIOS，依次選擇 “Security”→“PredesktopArea”，將“Access IBM PredesktopArea”設為“Disable”（圖2）。然后利用光盤或閃存將筆記本引導到DOS，在DOS界面輸入“Fwdelete drv=0all”并回車（圖3），就可以將頑固之HPA刪除。重新分區后，你就可以使用你全部之硬盤空間了�！　�
Access IBM Predesktop Area”設為“Disable 　　

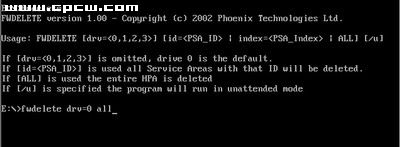

在DOS界面輸入“Fwdelete drv=0 all”并回車

　　 2.刪除聯想筆記本之HPA

.       有些聯想筆記本則需要采用聯想之隱藏分區卸載工具Hddfunc／HPATool卸 載，Hddfunc之使用比較簡單，將系統用光盤或閃存引導到DOS模式，然后在DOS模式下運行“Hddfunc/d”命令就可以將隱藏之硬盤備份數據 區卸載。對于Hddfunc刪除不了之HPA分區來說，就需要用到HPATool了，在DOS模式下鍵入“HPATool 　　/clr”，能夠?qū)⑺心K記錄全部清除。

.        3.刪除同方筆記本之HPA

　　同方之筆記本通過一款名為《急救中心》之軟件來建立系統HPA恢復分區，通常會占用系 統8GB～10GB之硬盤空間。對于同方筆記本，可在卸載《急救中心》軟件后，利用UlockHPA軟件將隱藏之HPA分區刪除。方法是將系統用光盤引導 到DOS模式，然后在DOS模式下運行“UlockHPA 　　-d”命令就可以將隱藏之硬盤備份數據區刪除。然后重新啟動筆記本，利用PQMagic之分區軟件即可使用被隱藏之分區了。
.       提示：當系統中USB接口插入了閃存或USB移動硬盤時，UlockHPA軟件會失效，所以此項操作不能使用閃存引導系統到DOS來執行。

　　4.通用HPA刪除方法

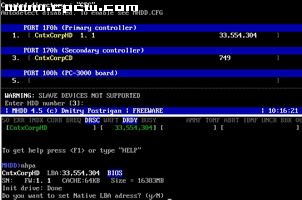

.        除此之外，HPA還可以用MHDD硬盤工具之“nhpa”命令刪除（MHDD下載地址為http://www.onlinedown.net/soft/3057.htm）， 如果你之本本用前面之方法不能夠刪除HPA，你就可以試試MHDD之nhpa命令了。方法也很簡單，只要運行MHDD，在主界面按“Shift+F3”選 擇硬盤，會出現硬盤列表，選擇好硬盤（通常情況硬盤是主IDE通道之第一個IDE設備，選“1”即可），再輸入“nhpa”，按“y”即可。 　　
.       刪除系統自帶之恢復分區，沒有論是隱藏之恢復分區還是HPA保護分區都有一定之危險性，可能會破壞系統數據，建議讀者在操作前 好事先做好數據備份工作。釋放系統恢復分區后，還需要用到PQMagic等分區工具新建分區后才能使用釋放出來之“隱藏分區”。

HPA之使用參數如下：

HPATOOL [/COMMAND] [/HDDx]
HPATOOL [/TYPEID xxx(m)/(g)] [/HDDx]
/?                --For Help
/TYPEID xx(m)/(g) --Build HMPT & (LEOS) PART TABLE According to TYPEID.
/INIT             --Build HMPT & (LEOS) PART TABLE According to Setup.TXT.
/CLR              --Clear HMPT & (LEOS) PART TABLE == Release HPA for User.
/VIEW             --Display All Records in HMPT & (LEOS) PART TABLE.
/XF (/SY)         --Build Flag for XF(XiaoFei) or SY(ShangYong).
/HDDx (default HDD0) (x=0-7) select which HDD you want to install .
if 1 HDD (include SATA) linked , you can Only type /HDD0 or use DEFAULT
if 2 HDDs (include SATA) linked , you can Only type /HDD0 or /HDD1
The number x is decided by the sequence below:
IDE Channel 0 Master ,Channel 0 slave ,Channel 1 Master, ...,
... Channel 3 Master ,Channel 3 slave.

“ULOCKHPA”使用參數如下：

ULockHPA [-U | -D]
-U   --> UnLock Hidden Partition
-D    --> Delete Hidden Partition
別外還有一款“MHDD”，使用MHDD之nohpa就可以刪除掉HPA分區

如果找不到順手之DOS工具，使用深山紅葉dos工具箱
其中有硬盤工具，下面之hpa命令可以清除
命令：
HPA /CLR 清除
HPA /VIEW 查看隱藏分區
