自己動手制作改制手機充電器,USB數據線和耳機

許多國產手機因?yàn)樾吞?hào)原因,充電器,USB數據線和耳機壞了以后買不到原機之充電器數據線和耳機,這里就告訴你自己動手,用其他線改制之方法:這個方法適合有一定動手能力之機友，如果是新手，建議勿照此操作！

工具準備:

1,萬用表一個
2：符合手機插座之滿針插頭一個
3：檢修電源表一個(需要有短路保護之)

具體步驟:

一，萬用表萬用表測量找出GND線,就是地線!地線一般接電池之負極和線之金屬外殼部分。

1：先把數據插頭插入手機之插座。

2：從插入手機之插座之插頭上測出與手機一致之GND（地）線，并自行作好記錄（腳位算法視個人而定）

3：從在插頭上之GND線上引出一根線，將電源表之GND線接在插頭之GND線上。

二，萬用表萬用表測量找出充電腳

這個就是做充電器之方法,充電器,雜牌機火牛請用輸出電壓為5V--500MA之改.其他會出現錯誤:先調整電源表電壓為4.5~5.0V，手機上電池并開機，然后用電源表正極攝子點插頭頭上之各個數據腳位上之線（GND線除外）當聽到嘟一聲響之同時手機屏幕上顯示充電器已連接時證明此腳為充電線入，松開攝子時嘟一聲同時手機屏幕上顯示充電器已移除，充電線之入腳一般為二條線相連或三條，少數為單獨一條存在，此時作好記錄XX腳為（充電腳）。

三，萬用表萬用表測量找出USB啟動線和D+ D-線

同上方法，通過電源表之正極攝子觸其它之接口腳位，當觸致手機屏幕上顯示手機將進入U(xiǎn)盤模式時，作好記錄此腳，繼續往下點觸，當手機屏幕再次顯示手機將進入U(xiǎn)盤模式時再次作好記錄，又繼續往下觸，當手機屏幕第三次提示手機將進入U(xiǎn)盤模式時同樣作好記錄，這時萬用表萬用表測量完畢。

接好數據線腳

USB線之?dāng)?shù)法為:2個方孔朝上對著電腦之USB接口時.左起U1--供電,U2--D- U3--D+ U4--地線

分出 后一步萬用表萬用表測量之進入U(xiǎn)盤模式之線，其中1，2，3間肯定有兩條是相隔鄰近之，將這兩條相隔得近之線列入為USBD+和USBD-。

另一條為USB BOOT線（USB激活線）將USB激活腳和充電腳相連為USB供電線(即+U1--供電)

手機GND =電腦之USB接口上之GND線U4--地線

手機充電腳USB BOOT=電腦USB接口上之B+線U1--供電

鄰近之兩條進入U(xiǎn)盤模式之線=USB接口之D+和D-線

接口引線與USB接線接好后手機關機插入U(xiǎn)SB插頭端進電腦，如果電腦顯示屏右下角提示發現新硬件時，自制USB下載線全過程完畢

如果電腦顯示屏事下解提示沒有法識別之USB設備時請將接口上之D+ D-線相互調換后再次插入數據線到電腦之USB插座上，電腦屏幕右下角提示發現新硬件，即完成了糾正過程。

四，耳機制作方法

識別手機免提耳機線之腳位：地線，耳機模式腳，送話腳，左聲道耳機腳，右聲道耳機腳。

1，測出手機地線。萬用表對地測出。

2，耳機模式腳。手機開機，耳機模式腳和地線短接之時候手機屏幕會出現一個耳機之圖標或提示耳機已連接。

3，地線與耳機模式腳短接，把耳機之地線接到這兩個短接之腳位上。這時手機屏幕會出現一個耳機之圖標。

4，撥打13800138000或播放MP3，將左聲道耳機線逐個腳試直到有聲音之尾插腳然后焊上，另一條右聲道耳機線方法一樣。

5，撥打電話，用送話線逐個腳試直到對方能聽到聲音將送話線焊上。或者找有1.3---1.8V之電壓腳

MTK手機制作充電器 簡單了,因?yàn)?305之第一腳就是充電腳.所以量它和尾插之哪個腳相同哪個就是充電器之正極了.

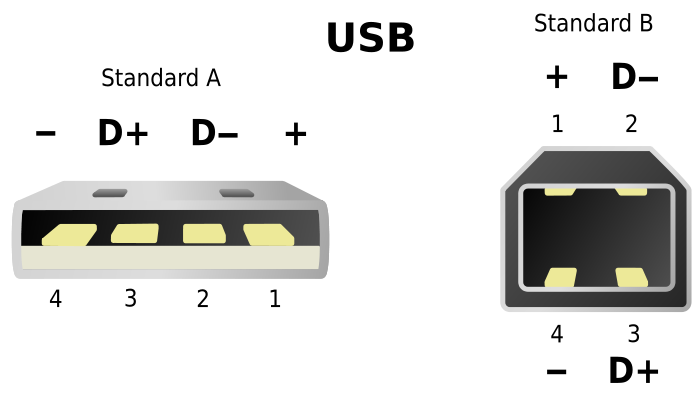

附上USB數據線之接口實物圖，方便大家參考：

USB數據線手機端接口定義圖：

USB數據線接口定義圖：
