交流接觸器

交流接觸器實際是繼電器中的一種，和普通電磁磁電器相比，主要是有主觸頭和輔助觸頭之分，主觸頭帶有滅弧罩。

交流接觸器常用于電動機的接通和斷開，接觸器的主觸頭是大電流觸點，輔助觸頭多數是5A。

當接觸器斷開感性負載時，主觸頭可能會拉出電弧，滅弧罩有阻斷和冷卻電弧的功能。

工作時禁取掉滅弧罩，否則有可能會在通斷瞬間造成線間短路。

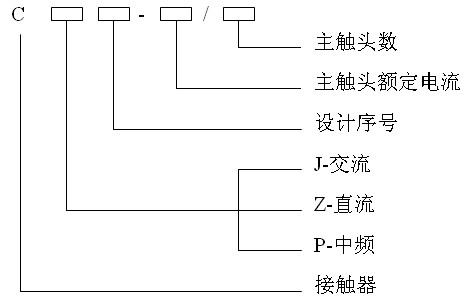

型號說明

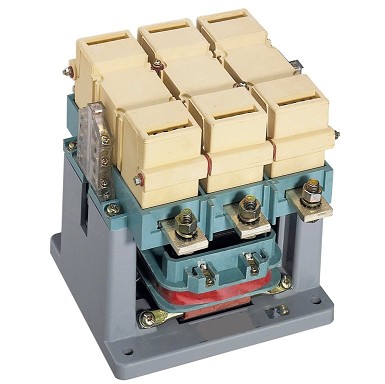

參考圖片

交流接觸器利用主接點來開閉電路，用輔助接點來導通控制回路。
　　主接點一般只有常開接點，而輔助接點常有兩對具有常開和常閉功能的接點，小型的接觸器也經常作為中間繼電器配合主電路使用。
　　交流接觸器的接點，由銀鎢合金制成，具有良好的導電性和耐高溫?zé)g性。
　　交流接觸器的動作動力來源于交流電磁鐵，電磁鐵由兩個「山」字形的幼硅鋼片疊成，其中一個固定，在上面套上線圈，工作電壓有多種供選擇。為了使磁力穩定，鐵芯的吸合面，加上短路環。交流接觸器在失電後，依靠彈簧復位。
　　另一半是活動鐵芯，構造和固定鐵芯一樣，用以帶動主接點和輔助接點的開關。
　　20安培以上的接觸器加有滅弧罩，利用斷開電路時產生的電磁力，快速拉斷電弧，以保護接點。
　　接觸器具有較高頻率的做電源開啟與切斷控制﹐可每隔幾秒鐘動作一次。
　　接觸器的使用壽命較長﹐機械壽命通常為數百萬次至一千萬次﹐電壽命一般則為數十萬次至數百萬次。
