接假負載的在電視檢修的六種作用

假負載的六種作用
    檢修電源方面的故障時，切斷行負載 (通稱+B負載)或所有負載，+B端接模擬負 載，該方法有如下意義。
    1．假負載法利于快速判斷故障部位，即根 據接假負載時電源輸出情況與接真負載的 輸出情況進行比較，就可判斷是負載故障還 是電源本身故障。
   2．假負載法是一種簡化電路、整理檢修 思路的技巧。在檢修電源時，想排除負載的 干擾，避免負載可能存在的故障影響電源正 常工作，先修好電源再說，這時，用假負載法 就可穩扎穩打。

   3．電源輸出電壓過高就要“燒”負載，所以 假負載法也是保護真負載的一種安全措施。
   4．燈泡的亮度能夠直接顯示電壓高低．用 燈泡接在+B上代替電壓表，則+B大體上是 否正常、有無明顯變化，一目了然，因此，用 燈泡作假負載往往不必頻繁檢測+B電壓。 筆者檢修電源故障時用燈泡作假負載，多數 情況下是看重這種“免檢”效果；有時檢修場 掃描故障(不切斷負載)或其他可能由電源 引起的故障，也接一只15W燈泡，用以監 視+B高低和變化。
5．有的機型、特別是部分老機，電源在 空載時輸出不正常，所以接上假負載才能讓 人放心。
   6．假負載法的擴展一一“兩斷”法和“雙燈 連珠”法。在切斷行負載的同時，再切斷 CPU對電源的控制，以便排除外因，集中精 力專門對付電源本身故障；若檢查電源正 常，依次接通行負載和CPU控制，哪部分的 問題也好分?jǐn)啵�這就是具有流行趨勢的“兩 斷”法。“雙燈連珠”理想的效果是：限流燈泡 微亮、能夠及時有效地限流，這要看電源 功率大小和結構特點，還要依靠負載燈泡 大小來適當配合；負載燈泡的亮度變化應 該具有一定范圍，這又要看限流燈泡給出 多少余地。
二、使用“假負載”的八項注意

   I．用燈泡作假負載可能造成開關電源不 啟動    采用MC44608的TCL彩電接假負載 后不能開機，除此之外還有某些機型，如果 簡單地接燈泡作假負載，也造成開關電源不 啟動。這里選兩種有代表性的機型為例。
例1：日立21215等彩電，采用串聯型電 源，開關管的驅動信號大部分來自行脈沖， 電源本身的自由振蕩(即正反饋)比較弱，因 此電源啟動時負載能力有限，若假負載燈泡 稍大(如60W、100W)，燈泡冷態的低阻將使 正反饋嚴重衰減，以至不能形成正常振蕩， 因此有該機型“不能用燈泡作假負載”之說。 但用15W、25W的燈泡可以啟動。
例2：電源采用KA2S0680的北京牌彩電， +B處接燈泡作假負載，開關電源不能啟動， 即使接15W燈泡也不行；而電源啟動后， +B處再接燈泡，電源輸出正常，即使接 100W燈泡也無影響。接燈泡為什么造成電 源不能啟動呢?原因可能是啟動瞬間開關振 蕩為弱振(低頻)狀態，由于負載(燈泡冷態 電阻)太重，各繞組脈沖電流太小，使2S0680 振蕩電路的工作電源(即(5)腳電壓)不能及 時得到自饋電(由某繞組整流而來)，當⑧腳 電壓低于10V時發生欠壓保護。
    對于原理我們只需簡要了解，重要的是 知道這兩種機型及其他個別機型接燈泡不 啟動這回事，在維修中稍微留意，檢查這類 電源故障時不用假負載。另外．若接假負載 不能啟動，不妨去掉假負載試試。如果不接 假負載不放心，可以在塑料燈頭內搭接幾個 零件，組成圖1所示延時電路(延時約 0．5s)，該電路制作簡單，用起來方便，可避免 電源因燈泡冷態電阻過小不啟動現象。   2．假負載可能引起電源輸出電壓降低或 升高    松下M．X一3機芯彩電(TC一2158／2198 等)，斷開行負載接假負載時，電源輸出電壓 比正常90V高10V左右。
早年流行的飛利浦20CT6050型彩電， 采用他激式串聯型開關電源，當斷開行管接 假負載時，負載燈泡稍大即可造成輸出電壓 低，接40w燈泡時+B電壓勉強達到設定值。
對這些接假負載時輸出高或低的情況，我 們只要知道“屬于正 常”、檢修時不因+B 電壓數據異常而“陷 進去”就行了，該接假 負載時照接不誤。    3．假負載法可能 造成保護性關機
例如三洋A6 機芯(LA7687／LA7688)，通過CPU的安全檢 測接口設置了多種保護，其中括燈絲欠壓 保護，這意味著切斷行掃描，CPU就要發出 關機信號，因此用假負載法檢修電源時常發 現負載燈泡亮，且輸出電壓正常，但兩三秒 后就停了，沒經驗的維修人員往往認為電源 還有隱秘故障。
4．假負載可能造成CPU“死機”
   康佳、樂華等牌號的部分彩電，CPU為 ST6367或ST6368，當CPU場脈沖(“字符定 位脈沖”之一)輸入不正常時，便禁止本機鍵 盤及遙控器的操作，看起來像死機。這一特 點常常成為假負載法的陷阱，因為切斷行掃 描接假負載時，很可能影響場掃描，致使場脈 沖不正常或CPU“死機”。

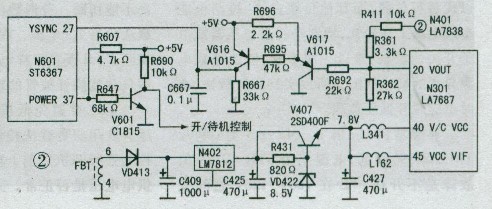

典型案例：維修一臺康佳4934D(ST6367+ LA7688機芯)雷擊機，借助假負載法(斷開 行電源、+B接燈泡)先修復電源，然后試驗 遙控開／關機，發現不能轉為待機狀態，測 CPU的④腳POW端電壓始終為4v，不隨 遙控開／關機而變，于是判斷這塊CPU也遭 雷擊。輾轉購得新件，換上一試就愣了—— 還是“死機”。后來接通行電源開機，居然一 切正常，兩塊CPU都“活”得好好的。經過多 種模擬實驗，終于發現“貓膩”：如圖2所示， 行掃描不工作時，LA7687⑩、@腳沒有7 8v 工作電壓，其④腳當然無場脈沖輸出，CPU 因⑥腳無場脈沖信號而失靈。
5．假負載不能十分有效地驗證電源的負 栽能力
    用假負載法修過或試過的電源，不能百 分之百地保證電源沒問題，有些“微軟故 障”，例如實際工作時不能帶動行負載，重載 時電源產生紋波(如畫面亮?xí)r扭曲、聲音大 時圖像晃動)，用假負載不易發現。100W燈 泡接在1IOV上，功率僅25W，比實際行負載 小一大截。因此，我們不能完全相信假負載。
    典型案例：一臺因電網電壓過高燒壞的 17英寸純平彩顯，故障是電源“打嗝”，不開 機。電源開關管、振蕩塊UC3842等元件已 被前維修員換新，視放電源80V等輕載繞組 電源電壓基本正常，行電源50V、燈絲電壓 7V等重載繞組電壓低且波動，很像是行負 載問題。切斷50V輸出，在80V輸出端附加 一只40W燈泡，通電后電源不再“打嗝”，各 路輸出電壓都穩定，于是認定行掃描或行二 次升壓電源存在故障，但檢查半天沒有發現， 更換主集成塊TDA4856也不行。考慮原發 故障在電源部分，且是電網過壓所致，問題 應該比較單純，于是回頭再細查電源，當更 換開關管S極接地電阻O．22．．q之后，行掃描 順利啟動，將此電阻與新件對比測量，發現 輕微變值。本例檢修出現兩大錯誤，第一是 沒有立場堅定地排查原發故障，第二就是輕 信了假負載造成的電源正常的假象。還出現 兩個小錯誤，第一是負載燈泡的瓦數選得太 小；第二是對于容易損壞且與故障特征關系 大的O．22Q電阻沒有足夠認真地檢查，若 及早使用代換法就好了。      6．注意低壓繞組負載過重
假負載法一般僅限于+B端接模擬負載 以代替行負載，而其他負載過流、短路也能 造成電源工作異常，特別是經過穩壓器或電 子開關的負載，難以一眼看穿，因此造成電 源異常的疑難故障，所以實行假負載法，有 時也應脫開低壓負載。
   典型案例：樂華L—N2965型(單片 TMPA8859)彩電，電源使用STR—W6856， 故障是不開機，+B在100V～120V之間變 化。在+B端接上40W燈泡，并切斷行供電 后，燈泡卻亮度穩定，測+B為穩定的正常值 130V，接通行負載，+B仍然正常，但行掃描 沒有工作(行偏轉兩端無交流電壓)。這種情 況很少見，正在納悶，忽然感覺一只7809穩 壓器(IC803)正在“發燒”，測7809輸入電壓 (來自電源12V繞組)僅8V，輸出電壓接近 0V。追查7809的負載，發現兩只電子開關塊 (HEF4052)均擊穿，換件后故障排除。
本例故障雖然現象非常特殊(不接假負 載+B不穩、接上假負載+B就正常)，但足以 告訴我們：低壓負載短路可能造成疑難的電 源故障。 。   7．假負載法的安全問題
   第一要注意斷開負載電路時不能影響 穩壓控制，像+B誤差檢測、光耦①腳供電， 都不能切斷。曾遇數例這樣的修法：用假負 載法檢修A3電源，在斷開行電源的同時也 切斷T+B誤差取樣電路，于是出現一接上 假負載就燒開關管的現象。
   第二要避免低壓負載特別是CPU過 壓。在用假負載法檢修電源并且斷開CPU 控制強行開機之前，應先檢查確認為CPU 供電電壓是否正常。另外，切斷行電源接假 負載，行電路是安全了，但如果穩壓失控，有 可能燒場抉、伴音功放塊或其他元器件，對 此也應該早有預見。
    8．靈活運用假負載法      與同行交流，一提假負載，“不就是燈泡 嗎?60W、100W都行”，或者“統統100W”，‘ 如此用法，遭遇“不起振”、“輸出低”并因此 走彎路的機會就多了。為此，筆者提以下3 個建議，供參考。
    (1)一般用小瓦數的燈泡，主要目的是 根據燈泡亮度判斷+B電壓是否正常，避免 頻繁的檢測，除非涉及負載能力差的故障才 用大燈泡試驗。一般來說，如果電源穩壓失 控(多數并非完全失控)，用小燈泡比用大燈 泡燒開關管的機會要少，而且小燈泡造成電 源不啟動的機會少。
   (2)“兩斷”法和“雙燈連珠”法比單純的 假負載法功能要完善得多，檢修危險性故障 及疑難故障時 好能夠用上。      (3)維修老式電源，用假負載法比較穩 妥。新型彩電電源大多為他激式(使用振蕩 塊或厚膜塊)，穩壓控制性能好，空載不至于 電壓升高，而且過流、過壓保護功能完善，因 此可以不用或少用假負載法。
