長虹精顯王背投彩電＂不開機/黑屏＂的檢修/索尼F29型彩電三無

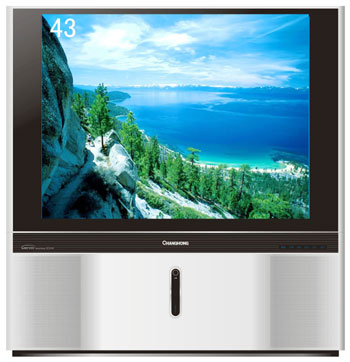

長虹HP精顯王系列背投彩電采用PDT-3機芯。"不開機/黑屏"是該系列彩電的常見故障，本文淺談其檢修思路，供參考。
首先，判斷電源板是否正常（可測在路與不在路電壓加以判斷）。若不正常，則查C810（主濾波電容）兩端的380V電壓是否正常。若不正常，則查PFC電路及以前的電路；若正常，則查NQ821（STR6656）是否工作，以及開關變壓器次級的8V、5V、22V、12V和+B電壓正常與否（該機芯采用雙電源供電，只要另一組電源無短路，則其工作與否不會影響開機）。若失去5V電壓，則整機無法正常開機；8V電壓降低則會產生黑屏現象；而12V電壓不正常也將使主電路工作失常而導致不開機；22V是行掃描啟動電壓，若無則不可能開機；而無+B電壓則必將無法開機。


在修理過程中，應注意在開機狀態下，切忌拔去8V電源插頭。否則，再次開機時會灼傷投影管。
若測量+B電壓為0V，則檢查+B輸出端的對地電阻。此時，多為行輸出管損壞，該機芯采用雙掃描電路，可挑開W034以判斷兩只行管V404（C5588）、V481（C5143）是否損壞（在實際修理中，C5588損壞率很高）。若開關電源及行輸出管都正常，可測有無行激勵信號及行振蕩信號。行推動級工作失常，也會引起行輸出管工作異常，導致燒壞。
行振蕩信號的正常與否與主板的NZ401（TDA9111）密切相關，可先測量該集成塊的5V與12V供電情況。測行、場信號從該集成塊是否正常輸出，以及總線（SDA、SCL）的電壓。
PDT-3機芯的總線由CPU板輸出，檢查時，首先應查8MHz晶振工作正常與否；再查5V供電是否正常； 后查U4（W27C010- 70）集成電路是否正常。另外，該機CPU板的24C64故障率也很高。
DPTV板的總線信號正常與否，將直接影響其工作狀態，若不正常以及8V供電異常，都可能引起開機黑屏。此外，DPTV板異常也可能引起燒壞行管現象。
N20（KA2500）為預視放集成塊，其工作異常時，若無12V供電，則會出現開機黑屏故障，當然，集成塊自身損壞也會產生這種現象。NQ911（TDA6120Q）為末級視放集成塊，其工作異常，也會產生開機黑屏現象。
后，在修理過程中，如果出現開機指示燈不亮、聽不到消磁聲，應先檢查電源板與掃描板；指示燈亮，但不能轉換，應先查CPU板；黑屏但有伴音，應先查DPTV板。

索尼F29型彩電三無

開機該機處于待命狀態，測＋135V端電壓為＋25V，而＋7V端電壓為0V。由于STBY＋5V電壓由此產生，因此CPU不工作，應首先檢查＋8V供電電路及負載電路。

將＋7V電路的負載斷開，測＋7V端電壓升為＋10.5V，說明其負載有短路故障。＋7V供電電路如圖2所示，逐一斷開各負載，當斷開V板*排CN024時，＋7V電壓恢復正常，說明V板有短路。更換V板試機，一切恢復正常。
