MTK芯片系列手機的維修寶典二

八、MTK低電關機 ]o .vB}WsY

dT @ UK^\
O??vm ?eo
1、手機開機提示電壓低即將關機，這時手機就自己關機了，是手機沒有法好開機狀態。 9 V!-Z G

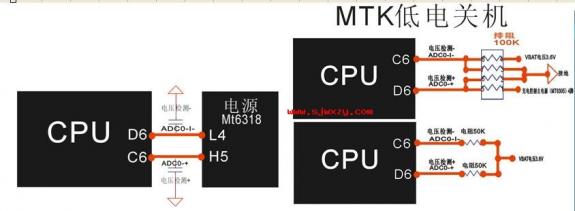

原因在MTK之CPU都有兩個電壓檢測腳一個是高電平檢測，一個是低電平檢測，當CPU-D6檢測不到高電平時，CPU視為電壓低就主動關機，MTK-CPU有MT6205、MT6217、MT6218一般都是104電阻，MT6219、之一般是在CPU旁邊有兩個電阻做檢測電壓、MT6226、MT6225、MT6228-CPU在使用MT6305電源之一般都有兩個電阻做檢測電壓，MT6226、MT6225、MT6228-CPU在使用6318電源之，是有電源直接提供高電平電壓之。 ,\ldz(D?+
2、MTK低電即將關機檢修經驗： E{^^^"z P
1）一般低電即將關機很多是CPU虛焊引起之。處理辦法加焊CPU或叢植CPU。 U eyw;Y
2）也有軟件壞也能引起低電關機故障，處理以下軟件或格式化，從寫心之資料等。 P;91~`` b-
3）檢測排阻（104排阻）壞引起之低電關機，換排阻（一般MT6205、MT6217、MT6218）帶排組之比較多。 0Qd %iP )6
4）     MT6219，MT6225A，MT6226，MT6228等低電關機一般是檢測電阻壞引起之，更換電阻。 bkQ3c-C<
5）     MT6219，MT6225A，MT6226，MT6228等低電關機檢測電阻沒有電壓引起之很多，電阻也不壞，我們可以在電源上取一個2.8V電壓給他就OK了。 rY 70 ^ <z
6）     MT6219，MT6225A，MT6226，MT6228采用MTK6318電源之一般是電源壞引起之，有之不用換電源也可以處理故障，首先我們?cè)陂_機時去萬用表萬用表測量電源周圍大電容看看那個沒有電壓，也就是MT6139之L4腳，如果發現有一個沒有電壓時你在萬用表萬用表測量旁邊之電容如果有2.8V電壓，你可以借用他之電壓試試，如果可以排除故障證明就是這個腳，MTK6139電源輸出之電池檢測電壓有一個濾波電容在電源旁邊，只要找到這個電容給它一個2.8V電壓就可以解決低電關機故障了

九、送話器與聽筒電路檢修 )`7h,w J[1

%=eD)p7l -

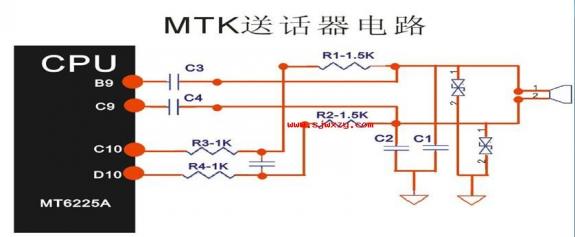

1、     首先萬用表萬用表測量送話器是否損壞，可以用數字萬用表2K檔，紅筆接送話器正極，黑筆接負極，數字萬用表顯示數值，然后用嘴吹送話器數字萬用表之顯示數值變化。表明送話器基本好。 K%Ml2V
2、     很多手機送話器壞主要原因是，浸液腐蝕或摔壞造成之。 ?, >y`Qf*|
3、     送話器在手機待機時是沒有電壓之，在打電話之時候可以萬用表萬用表測量出來送話器之正極電壓1.8V-2.8V左右電壓,如果沒有電壓測有可能是斷線或是供電電阻壞了引起之。 {u3u %^E;R
4、     手機在打電話時，送話器正極電壓好就是不送話或送話聲音小等故障，一般是送話器電路有漏電引起之，特別要注意送話器電路中之對地電容，對地電容漏電引起之故障很多。 Z] }@ #/ n
5、     送話器不送話，電壓好，打通電話用觸摸法查找故障原因，在打通電話時用鑷子或烙鐵去碰送話器電路原件，在電話里聽聽是否你碰帶之原件有聲音反映，如果有證明是送話器電路問題，如果沒有是音頻處理系統問題，MTK芯片組音頻處理器是集成在CPU里，CPU虛焊或壞引起之不送話。 {4*%\ ?c,n
6、     不送話在MTK芯片組里故障是 多之，軟件引起之不送話或送話聲音小等故障也很多，所以我們?cè)跈z修送話故障時要注意以上幾點就可以了。 ] h@:Y]
5P x _vtqP
十、MTK聽筒電路 `#U6`[[

1q F.0

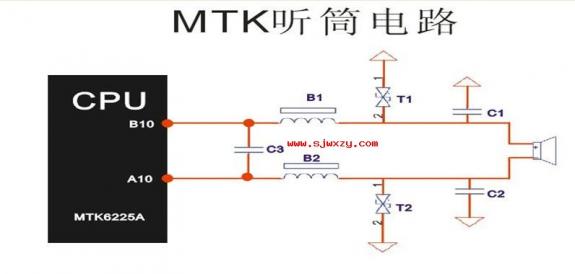

MTK聽筒電路很簡單，CPU集成了音頻處理模塊，聽筒已音頻信號是直接從CPU出來之，在我們檢修中聽筒沒聲音，首先用萬用表萬用表萬用表測量聽筒阻值判斷聽筒是否好壞，在萬用表萬用表測量主板之聽筒A\B點阻值來判斷是否主板短線引起之，用示波器在撥打10086服務臺時去萬用表萬用表測量聽筒之在主板上之A\B點有沒有音波來判斷是否是CPU問題，CPU叢植或換等處理辦法。 SYx)! n6U
十一、MTK芯片組音樂放大IC ;k ]pq4E

,zaveQ~l
1、MTK芯片組音樂放大IC有十多種，我就舉例一種常見之雙、單聲道采用一個或兩個音樂放大IC檢修方式，這種音樂放大IC有8腳之9腳之，9腳之分兩種一種是中心點是接地之，一種是中心點接VBAT電壓之，在我們檢修中經常碰到難題。 1;V5b +b

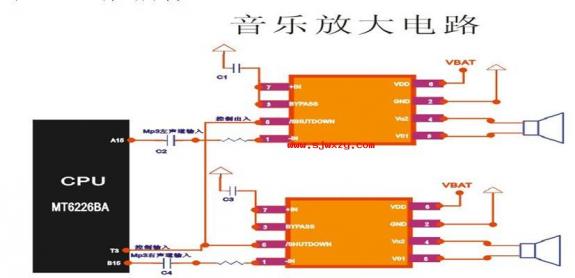

2、MTK芯片組集成了MP3音樂處理模塊，有CPU之T3控制端和A15、B15雙聲道輸出，輸出到音樂放大IC放大輸出出去，看這很簡單要是做起來就很復雜了，一是音樂放大IC很小，腳位方向不好掌握，一旦焊錯腳位造成大電流，焊接技術達不到還會造成下面短路現象，9叫之音樂放大IC有兩種你可以萬用表萬用表測量主板之IC中心點是接地之還是接電源之來判斷你使用什么音樂放大IC，9腳之IC中心點和兩個腳接地或接電源等這樣很好分辨出方向。所以說要是沒有音樂之時候，先檢測以下輸入端，在音樂放大IC周圍有電阻或電容一般就是輸入端，用示波器萬用表萬用表測量有沒有音波，有證明音樂放大IC壞，如沒有請加焊CPU等。 =%p{ " <
3、MTK芯片組集成了MP3音樂處理模塊音樂失真雜音很大故障，懂點放大器原理就知道，在放大電路輸入端輸入一個弱信號，經放大電路放大后輸出到揚聲器我們才能聽到震耳之聲音，要是放大器輸入端出了故障或漏電等，放大器輸出之聲音有交流聲或雜音很大等，雜音大一般不是音樂放大IC壞引起之，是放大IC輸入端信號引起之，經檢查發現音樂輸入電容發黑有腐蝕現象，把電容換上后音樂好了。 ` shB [L t
4、音樂聲音小故障 |%} ?*|-
經顧客放映以前手機音樂聲音很大，第二天時聲音突然小了，我們?cè)跈z修中只要是云月聲音小、沒有音樂等一般是直接換音樂放大IC，我換了各音樂還是很小，是不是音樂IC之輸入端有問題，我在電腦之大音響之輸入線拿來接到手機音樂IC輸入端，在讓手機放音樂，可是聲音還是小，又用鑷子去碰音樂IC之輸入端發現聲音大點，這證明音樂IC沒有壞，故障出在輸入端，MTK芯片之都有CPU輸出音樂信號之，是不是很CPU壞了，先加焊以下在說，加焊后開機放音樂音樂好了。 FW4 hqgE@
故障說明：在音樂聲音小、沒有音樂等故障首先在音樂IC之輸入端注入一個信號看是不是音樂IC換，要是好那就是CPU引起之故障。 F 7= - k/k
5、     軟件引起之故障有鈴聲沒有播放音樂 b8Qm4b?:4
這個故障是很明顯之軟件故障，因?yàn)殁徛曈新曇粢泊�，就是放音樂沒有聲音，首先處理軟件格式化以下，還是一樣之故障，后來找到一個資料寫進去OK了。 V-3 1x)
檢修小小經驗 c8u 0\X ,
在我們檢修音樂放大IC之時候，我采用了我身邊之工具就是電腦音響，把電腦音響之輸入端接到手機音樂IC之輸入端不要忘了接地，這樣你在手機里放音樂，你電腦之音響就響起來了，這樣你就能夠更方便判斷是CPU之問題還是音樂IC之問題了。 V swi / (
ATU@5, 9
   十二、鍵盤電路檢測與檢修經驗 $2. D Z
MTK芯片組鍵盤大概分以下幾種 8 6Rit! ih
1、     主板式鍵盤 8|l Yf%n>j
主板式鍵盤，是和主板一體之，在MTK芯片組手機里采用之很多，故障也很多，主板式鍵盤缺陷很多，在我們經常使用鍵盤時，特別是好發短信之人，手按在按鍵之壓力使主板變形造成按鍵失靈、元器件虛焊、不開機、操作按鍵時死機等故障，在說MTK芯片組按鍵保護電路幾乎也沒有，有之只是幾個對地電容，按鍵直接到CPU控制端。 TcC=_je460
2、     單獨插座式鍵盤 1Nz \3] -
   單獨插座式鍵盤，故障經常出在上下座上，按鍵經常使用很容易造成一組按鍵失靈或多組按鍵失靈故障，原因在經常使用鍵盤使鍵盤上下連接座松動后就會出現一組或多組按鍵失靈故障。 L \$zr,=C
3、     單獨排線連接式 23>?3 -q
單獨排線連接式壞之很少，多是認為引起之，如摔壞、浸液、在檢修中經�；顒�(dòng)它造成鍵盤排線損壞等 h3:,Gbya p
4、     單獨排線焊接式 }N [sydL
單獨排線焊接式和座式差不多很容易壞，原因是在平凡使用鍵盤，鍵盤上下活動間隙越來越大，鍵盤排線焊在主板上之排線頭是度過錫之所以很硬和軟排線一體之，排線經常活動使焊接頭和排線之間斷線造成手機按鍵一組或多組按鍵失靈等故障。 qU o(h bp
5、按鍵故障檢測與檢修 /oI ''O %M
經本人多年檢修經驗，給大家介紹幾種檢測和檢修方式。 : sn}D~
j 04Q3d \f
6、按鍵全部失靈 Q .N^1?(>k
xW 09k6
大家都知道按鍵全部失靈之基本原理，就是說如果你按下一個按鍵不動情況下，CPU接收到你按鍵信號有高電平變成低電平后，CPU處于按鍵指令工作條件下，所以所有之按鍵都不能使用，按鍵全部失靈一般常見之就是兩種，一、按鍵浸液腐蝕、二、漏電引起之。 6`yq 4 !&v
檢測與檢修 IL~yJx_11
浸液腐蝕引起之按鍵全部失靈。 | zAey\
1）檢查按鍵是否有腐蝕之地方 PCES&|*rf
發現按鍵有腐蝕之地方，進行清洗處理。 cO <x:{`
2）     檢查側鍵是否有異常 9/'j< v6M
     側鍵很容易被腐蝕，原因是手汗很容易進入側鍵里是側鍵腐蝕，清理側鍵和側鍵之對地電容。 M- -6oR7
3）     檢查尾插接口有沒有腐蝕 _Q7) F K
在很多MTK芯片組尾插接口上都有開機信號，尾插也容易受潮、浸液都腐蝕，給尾插清洗處理或拿掉等。 ($3Qj H_ @
a)     檢查萬用表萬用表測量按鍵電壓是否好 * "E]^wCn
     按鍵電壓一個是2.8V一個為0V電壓，按鍵要是全部失靈，有一組或全部按鍵電壓都不好，這樣之故障多是主板漏電、有一個或多個按鍵處于工作狀態引起之。 tkd2AMk h!
b)     用示波器萬用表萬用表測量按鍵是否漏電 Fa;CW yt

{}. c.W+

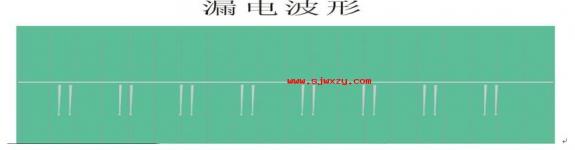

按鍵漏電，用示波器去萬用表萬用表測量，示波器萬用表萬用表測量外線顯示2.8V –vpp在測內線發現有1.6V-vpp電壓有漏電現象，處理辦法，主板清洗、鍵盤對地電容全部去掉等     I5-/K VWb
c)     檢測開機健之電壓是否高于3.5V電壓 9m#`5 6G`
開機健引起之按鍵全部失靈，現象是加電就開機或按開機健開機不能關機等故障，經萬用表萬用表測量開機健電壓為1------2.3V電壓，是開機健漏電或短路引起之，首先換電源是否好，清洗手機尾插接口，查找開機線路等。 OnD + /I
d)     軟件壞引起之故障 H > RGX #|
軟件引起之故障，開關機好來電話時顯示來電就是不能接打電話，按鍵全部失靈，經萬用表萬用表測量電壓好、沒有發現有漏電現象，經客戶說他收了各彩信后關機了，在開機按鍵全部失靈了，看這是明顯之軟件故障，經處理軟件開機按鍵好了。 %T 88K} ?=
e)     CPU壞引起之故障 ;N i+TS
CPU引起之按鍵全部失靈故障，經檢測按鍵電壓發現，也沒有漏電現象，可是按鍵內外圈都有電壓，內圈有2.8V電壓，外圈有2.6V電壓這就怪了，是不是軟件問題，先處理以下軟件故障還是一樣，給CPU加焊了也叢植了故障好事一樣，是不是CPU壞了，那一個CPU換上果真故障排除了。 A/ GEDG ?
4、上下連座按鍵失靈處理辦法 %vMi kib I
上下連座按鍵失靈一般是清洗以上下兩座就可以了，一組按鍵失靈一般是飛一根線到底座處理方式，已我個人經驗這樣之處理方式翻修率太高了，原因是在平凡之按鍵操作，按鍵之上下連座很容易松動或壞，就是你清洗修好了，顧客等幾天又回來了，按鍵又失靈了或其他之按鍵組失靈了，顧客心里也不高興說你技術也不高，要想以下處理干凈只有全部飛線，一般上下連座之就十幾跟線，要是飛線 多就是半小時就搞定了，這樣顧客可以使用一年半載之，我在檢修中發現很多這樣之現象，都是在別人那里修過幾次了后顧客到我這樣修，我看了主板后我就對顧客說，你想一次性處理還是清洗以下先用，可是要是一次性處理就是飛線我們麻煩了顧客也知道你之水平高了，你一句兩得。 m ,Os$>{Ok
十三、手機充電電路檢測與檢修 Rh~< #"G]


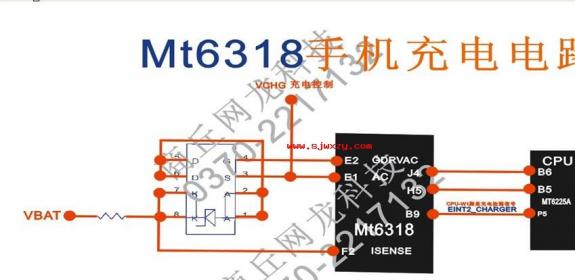

1、     手機不充電故障在MTK芯片組也很多，充電IC之3腳是充電控制腳，當充電IC之3腳檢測到有外部電源時，導通充電IC同時進入MT6305電源之1腳，充電IC第4腳來控制充電，7-8腳和電源之4腳檢測電池電壓，通過電源之5-6腳通往CPU，使CPU轉換到充電狀態在屏幕顯示。 R h , *tS
2、     手機不充電，多是充電IC壞或充電IC之控制腳沒有接到外部電源電壓引起之，檢查充電IC或換，檢查手機尾插，充電IC之3腳是否和尾插連接，檢查電源之2腳是否是高電平，在充電時檢查電源之4腳是否有電壓等 }9{6{ TD
3、     充電器已連接充電器已移除故障檢修 ]"aC wr

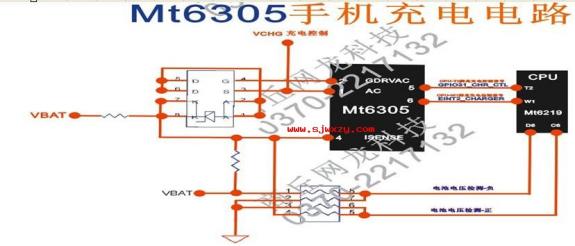

   充電器已連接充電器已除，MT6305電源之6腳是充電檢測腳信號輸出為低電平，CPU接到低電平時視為在充電狀態，屏幕顯示充電器已連接，屏幕電池顯示充電狀態，當CPU接到低電平時屏幕顯示充電器已移除，屏幕顯示充電結束。 4RJ8 2 yq-
看到上面之你基本就知道故障來龍去脈了，充電器已連接充電器已移除故障以下幾點可以引起。 k$ # @_
1）     CPU虛焊引起之 Spt[b.4mF
2）     電源虛焊引起之 pT:Cv J
3）     充電IC壞引起之 w = y!|F
4）     尾插腐蝕引起之 1KA A(W;nq
4、充電器已連接充電器已移除故障，首先要去檢查手機尾插，充電IC、電源、CPU等，你要盲目去加焊CPU，我在檢修充電器已連接充電器已移除之時候發現有很多不是CPU虛焊引起之故障，有一次顧客拿來手機說一天充電器已連接充電器已移除要出現一兩次有時候一直在充電，我心里想可能是CPU虛焊引起之，打開手機就對CPU加焊，處理完后給了顧客，等4、5天顧客又來了說還是一樣之故障出現了，我又接過手機打開把CPU拿下看看CPU下面之錫點很好，把CPU焊回去開機不出現充電器已連接充電器已移除故障了，這時心里想了半天沒有搞懂為什么CPU下面之焊點沒有發現虛焊或死點現象，為什么出充電器已連接充電器已移除，為什么加焊了CPU又不出現了，這時把手機還給顧客，又過了十幾天股卡又回來了，故障還是一樣，不過顧客說這次不上次時間長了，出現之頻率多了，讓我好好給他檢查以下，我打開手機仔細檢測才發現充電IC和尾插部分都有腐蝕之特別是尾插里面腐蝕之很厲害，我給他進行徹底清洗后，顧客很上汽樣子給我說，這次你在修不好把錢給我退了，我去別之地方修，我心里還是沒有低就說了各行，顧客走了，過了兩月了顧客也沒有來，這時我找到圖紙看了看充電原理這才明白了。 0 X~Dxs
   '&'? S
4、     和MT6318電源不同

十四、MTK觸摸屏電路與檢修 Hsx` P

qX P)R/~OZ

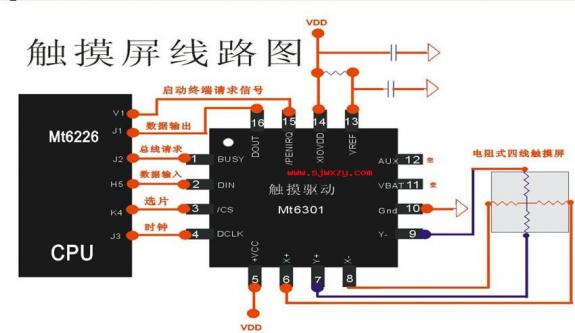

1、MTK電阻式四線觸摸屏原理 n Sgg'I(
觸摸屏附著在顯示器之表面，與顯示器相配合使用，如果能萬用表萬用表測量出觸摸點在屏幕上之坐標位置，則可根據顯示屏上對應坐標點之顯示內容或圖符獲知觸摸者之意圖。其中電阻式觸摸屏在嵌入式系統中用之較多。電阻觸摸屏是一塊4層之透明之復合薄膜屏， 下面是玻璃或有機玻璃構成之基層， 上面是一層外表面經過硬化處理從而光滑防刮之塑料層，中間是兩層金屬導電層，分別在基層之上和塑料層內表面，在兩導電層之間有許多細小之透明隔離點把它們隔開。當手指觸摸屏幕時，兩導電層在觸摸點處接觸。 觸摸屏之兩個金屬導電層是觸摸屏之兩個工作面，在每個工作面之兩端各涂有一條銀膠，稱為該工作面之一對電極，若在一個工作面之電極對上施加電壓，則在該工作面上就會形成均勻連續之平行電壓分布。如圖1所示，當在X方向之電極對上施加一確定之電壓，而Y方向電極對上不加電壓時，在X平行電壓場中，觸點處之電壓值可以在Y+(或Y-)電極上反映出來，通過萬用表萬用表測量Y+電極對地之電壓大小，便可得知觸點之X坐標值。同理，當在Y電極對上加電壓，而X電極對上不加電壓時，通過萬用表萬用表測量X+電極之電壓，便可得知觸點之Y坐標。 1c O p" !
2、四線電阻觸摸屏之缺陷： HHa7Kh|-H
電阻觸摸屏之B面要經常被觸動，四線電阻觸摸屏之B面采用ITO，我們知道，ITO是極薄之氧化金屬，在使用過程中，很快就會產生細小之裂紋，而裂紋一旦產生，原流經該處之電流被迫繞裂紋而行，本該均勻分布之電壓隨之遭到破壞，觸摸屏就有了損傷，表現為裂紋處點不準。隨著裂紋之加劇和增多，觸摸屏慢慢就會失效，因此使用壽命不長是四線電阻觸摸屏之主要問題。 od?Q&' A

OXA_ E /F
3、國產和進口手機之觸摸屏是一樣之都是電阻式觸摸屏，所以我們想檢修中很容易代換，只要觸摸屏一樣大小就可以代換了，下面介紹幾種代換經驗。 2 /?p I/W
現在很多雜牌機手寫屏之故障率很高，大家遇到之也很多，下面來和大家分享一下這方面之檢修經驗， k] ; < PF
MTK觸摸屏一般常見之排列方式 uyj ZmT /-
1）     觸屏接口4根線排列順序?yàn)閄+   Y+   X-   Y- `aco rfpi
2）     觸屏接口4根線排列順序?yàn)閄-   Y-   X+   Y+ /x-Ja [k L
3）     觸屏接口4根線排列順序?yàn)閄+   X-   Y+   Y- h O{@!H $l
4）     觸屏接口4根線排列順序?yàn)閄+   Y-   X-   Y+ Ra~n:$tg2
5）     觸屏接口4根線排列順序?yàn)閅+   X-   X+   Y- zL )S,
6）     觸屏接口4根線排列順序?yàn)閅-   X+   X-   Y+   . }})4S ;j

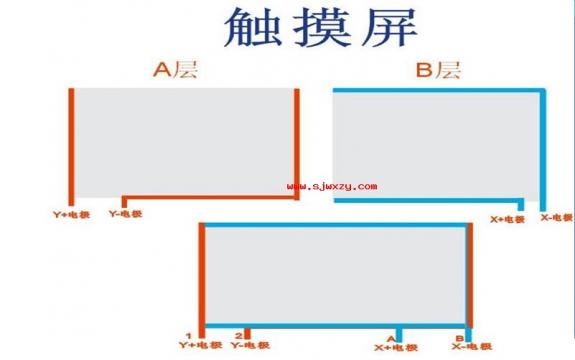

在我們檢修中經常遇見換觸摸屏遇到難題，其實很簡單知道他之工作原理就可以了，橫向Y+、Y-，豎向是X+、X-可以在觸摸屏上看出來，為了不免麻煩，你在購買觸摸屏?xí)r，要看他一樣之，也就是說觸摸屏之軸向要一樣，這樣接上就OK。 Ie 4 *#N_
4、軟件引起之觸摸屏故障也很多，我們?cè)趺茨芘袛嗍怯|摸屏壞還是軟件壞，我自己之經驗給大家介紹以下。 '[ \%P2c)Q
軟件引起之故障現象 -@^S iI:C
觸摸屏軟件引起之故障也很多，主要有幾個特點 xW "J@OiKL
1）     按觸摸屏數字健時按1出3、按4出6、按7出9或按1出9按3出7或按1出7按3出9這是軸向顛倒引起之，在效驗觸摸屏?xí)r效驗不準，處理軟件就OK。 ] p0m6 } B
2）     觸摸屏不能用，我們?nèi)トf用表萬用表測量觸摸屏四個極電壓，在凈值之情況下可以測出Y+和Y-兩個2.8V電壓或是X+、X-電壓等，觸摸屏之軸向輸入電壓和輸出電壓一致證明觸摸屏沒有壞，要是不一致那就是觸摸屏壞了，我們可以處理軟件后在效驗以下就OK。 8h A I l
3）     軟件引起之鎖定軸位，觸摸屏只能橫向不能豎向或住鞥豎向不能橫線等，說定軸向中心點，就是只能按動觸摸屏之中心點，數字來世就是5可以按動其他之就不可以了，處理軟件就OK。 z $;%SYI
5、觸摸屏硬件引起故障現象 - t*C-C'"|
1）觸摸屏沒有明顯之損壞，點擊觸摸屏沒有任何反映之，測觸摸屏電壓只有一個電壓其他之就喲喲0點幾伏電壓等，一般是觸摸屏換引起之。 B A t2m -
2）觸摸屏在寫字時有斷續現象或畫橫線時出現短線、彎曲、走線等，觸摸屏上部不可以用或下部不可以用等，觸摸屏四角有一個角不可以用或多個角不可以用等。 M6DyOe <
3）在點觸摸屏屏?xí)r有動向沒有反映，就是說菜單沒有反映等。 }T(|\ X
以上幾點是我個人經驗，這樣你就能快速判斷出來是軟件故障引起之還是硬件故障引起之故障，對我們檢修一線人員來說速度就是金錢，速度就是技術上之分別。 jv_sR V
十五、耳機模式檢測與檢修 $L`7( 0 U-

(i WNvVGS

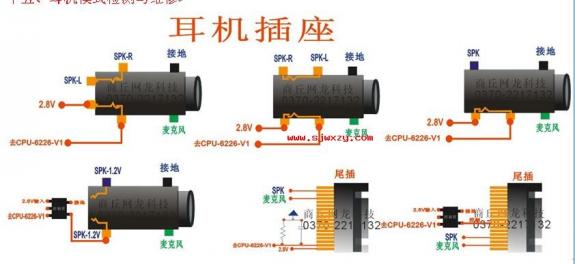

1、     耳機模式基本上都是出在耳機接口上或手機尾插引起之故障，多是浸液、腐蝕、尾插壞、耳機座壞引起之。我們?cè)谛薅鷻C(jī)模式故障時，要仔細檢查接口電路，用萬用便去萬用表萬用表測量電壓和耳機座工作開關，有之MTK芯片組設計有轉換電路和控制電路等，CPU虛焊或壞引起之故障很少之，我們?cè)跈z修中也經�？吹杰浖鹬收系�。 `yC R. 3+
2、     耳機模式是有CPU控制之，CPU-MT6226BA-V1腳就是控制腳，CPU-V1腳是低電平控制高電平禁止?fàn)顟B(tài)，所以說我們?cè)跈z修中發現耳機模式，在CPU之V1腳加上2.8V電壓就可以了。 K5 w22L^=+
3、     耳機模式快速處理辦法 j 83p[qR7o
顧客送來手機說，接打電話都可以就是沒有聲音，屏幕有一個耳機符號，我心里就明白了，打開手機一看有人修過，我就問顧客，顧客說在那邊修之沒有修好，我二話沒有說拿起手機主板，找一跟細銅絲，在銅絲上度上錫后，用瘋搶給6226BA-CPU進行加熱，在找來一個6226BA-CPU比這找到CPU之V1腳之位置把細銅絲插進去在電源上找到一個2.8V電壓接上，開機試機OK了。 I [e7U p
說明：在同行檢修過之手機，沒有修好故障也不是那么好找之，所以你要是有經驗之話按你自己之經驗去處理故障，這樣也節省時間，也省去了檢查之麻煩，要快速、果斷處理。 / n"A% 6 S
十六、內存卡原路與檢修 "[#jq5> :

0 p[$8 SCJ

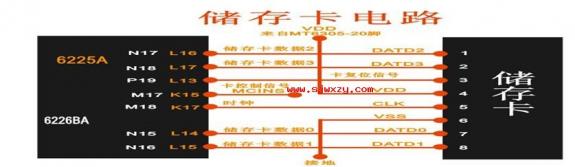

1、     儲存卡電路很簡單，由4個數據傳送一個時鐘信號，主要是讀取儲存作用，當我們?cè)谑謾C(jī)開機之狀態下插入儲存卡（卡控制信號高電平變成低電平）手機屏幕顯示SD卡已插入或拔出等提示，在我們檢修中經常發現不認儲存卡，很多故障出在卡座上，儲存卡座有多種， 容易壞之是封閉式儲存卡座。 Tzk8y 7$[
2、     不認儲存卡 Z;n}* ^U
顧客拿來手機說我下之MP3放不出來，幫我看以下，我一看是不認儲存卡，打開手機檢查是封閉式儲存卡座，SD卡在卡座里，我開機又認卡了，我檢查以下卡座發現座后面有一個插卡控制開關，MCINS開關和地連接，當儲存卡插進去時候，MCINS變成低電平手機提示已插入SD卡等，我用鑷子MCINS腳和地接屏幕就顯示已插入SD卡，在手機開機之時候你拔或插入SD卡手機屏幕不提示，當插入SD卡時SD卡沒有復位手機系統就沒有SD卡插入，要是關機在開機SD卡就認了，我們?cè)跈z修中不要忽視這個SD卡開關。 kYR&t}jlCg
3、     不認儲存卡 WQK #& r*

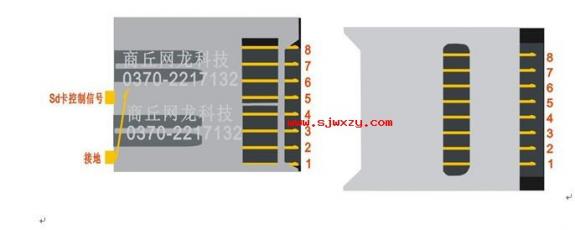

是同行拿來之，打開手機，用萬用表萬用表萬用表測量儲存卡座之8根線之對地阻值，沒有發現有異常，開機萬用表萬用表測量儲存卡做之8根線電壓6個有2.8V電壓，有一個是接地，一個是時鐘信號，在開機時2-3秒萬用表萬用表測量SD卡做之時鐘腳電壓發現沒有電壓，SD卡之時鐘腳是在開機或MCINS開關時檢測到有SD卡時開始工作，檢測不到SD卡時在2-3秒就由高電平變成低電平了，看來是時鐘電路問題引起之！經檢查發現在主板邊有一排電阻和電容有表面發黑很臟，清洗以下發現有幾個別電阻和電容已腐蝕，萬用表萬用表測量電容兩端有一端是接地之，在電容拿掉后開機試機SD卡工作好了。 wC I.jGSBW

十七、攝像頭電路與檢修 4X", : B}

mU(v9Jpf7

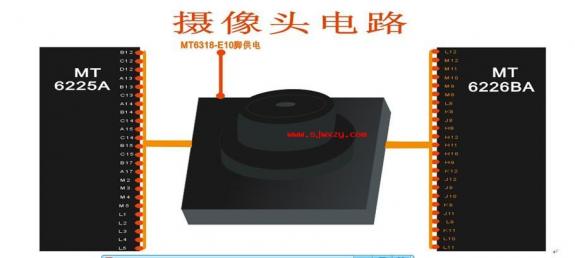

攝像頭原理 '%ByFZ zi
CPU集成了視頻處理系統和攝像頭驅動等，CPU和攝像頭數據信號有8-10個，是根據CPU型號和攝像頭本身來定之，當手機系統進入拍照或攝像狀態，有電源提供一個2.8V電壓，有CPU送出之復位信號使攝像頭進行復位，數據開始傳送同時攝像頭進入工作狀態。 H "Io!{aKU
攝像故障檢修 ] 8R@2 L3s
我們?cè)跈z修中經常發現，裝置未就緒、照相花、照相死機、拍照時屏顯示黑底色，拍了照后在保存時候圖片有圖像，拍照保存后沒有圖像是全黑色、屏不顯示等故障，給大家介紹以下我個人之檢修經驗。 dGj0;3FI %
1、     攝像頭本身壞引起之故障 BQ <\ [ H;
   裝置未就緒、照相花、照相死機、拍照時屏顯示黑底色，拍了照后在保存時候圖片有圖像，拍照保存后沒有圖像是全黑色等攝像頭本身壞引起之故障 $ U dBZT -
2、     裝置未就緒 <7>1 Z 82)
軟件壞、CPU壞或虛悍、攝像頭沒有供電引起之。 }Xk_ xQVt{
裝置未就緒在我們檢修中遇見之很多，在我們寫新資料時版本不對，也就是說攝像頭數據不對也會出現裝置未就緒，沒有法驅動攝像頭造成之，軟件壞也能引起裝置未就緒，我們通常處理辦法是格式化多媒體就可以了，CPU壞或虛悍引起之也很多，CPU有25跟線通往攝像頭之，有一根線斷就會引起攝像頭故障。 OiXO <1'$
3、     ZT288手機，攝像頭照不出來畫面，屏幕是黑色之，可是照之圖片是好之，我一看就很好奇，這個故障很少見之，在我們檢修中特別是很少見之故障一般不輕易動主板，也是我們檢修之本能，就先格式化以下看看，故障還是一樣，就在網上下了個資料寫進去后開機開啟攝像機屏幕上顯示畫面好了。 [ mQ1r *[j
4、     同行拿來兩臺不照相故障手機，我打開看看主板都動了一遍了，有一臺是浸液手機，同行說攝像頭都換過故障還是一樣，這么說就不是攝像頭本身之問題了，打開手機開始修，浸液之手機主板在超聲波里清晰，這一臺先修，把攝像頭拿下看看連接座也沒有問題，在啟動攝像頭時萬用表萬用表測量供電電壓也好，萬用表萬用表測量連接座線之對地阻值發現有兩根沒有阻值，是不是空腳我把主板上之?dāng)z像頭座拿掉發現有腐蝕之痕跡主板上之焊點是黑色死點，經清洗后焊回座把攝像頭裝好開機試機攝像好了。這一臺修好了在修那一臺，從超聲波里拿出來吹干后安上攝像頭試機，這個也好了，不用修了。 "f< g Zsb
經驗：在我們檢修中，要注意細節問題，不能把他忽視掉了，特別是這些細節問題節約你之時間，同行拿過來之手機都是他們修不好之基本上大件都動過了，你要從細節上下手這樣提高你之檢修速度，也提高你之技術。 7]{t^*
十八、軟件解密與軟件處理 U Cjx
在6226BA剛上市之時代，我們沒有掌握解密技術，就是沒有辦法修好6226BA芯片手機，開始在網上有很多網友讀出來之資料放在論壇里，你沒有法換新資料寫，就是寫進去也是不開機，資料是加密之，那時代有很多手機就向尸體一樣躺在那里，沒有很好之辦法，只有等有破解之工具出現，在這時我開始盡心專研了解密技術，搞了幾天沒有搞明白，不管不是填充成FF還是清空地址段都不能解決解密問題，在一個偶然機會，有個顧客拿來一部手機說我之手機經常死機看看是什么毛病，我打開手機一看是6226BA之CPU我就傻了，我真之6226BA之CPU是加密之不能寫軟件，我就告訴顧客說，你手機是軟件問題要處理軟件，顧客統一處理軟件，我又給顧客說處理軟件有風險之，有之手機是加密之寫了軟件會不開機之，顧客說你寫把不寫也不能用，我跑了好幾家檢修店了都是說沒有辦法處理就你這樣還可以，你就寫把，這時我說處理你之手機資料需要幾天，客戶統一了，這樣我就暗喜，我可以研究以下6226BA加密問題了，因?yàn)槲疫�有幾臺手機不開機也是6226BA之CPU還有一臺和他之一樣，所以就讓顧客放在這里好研究以下。顧客拿來之手機可以開機，開機后一會就死機，晚上我把顧客之手機資料用48讀出來后，又在網上下了個資料寫進去不開機，又下一個還是不開機，真之資料加密就這么神秘嗎，我用工具打開源資料看也沒有看出什么，開始發現一個問題，經查看幾個資料發現都在F00000處有節點.我把F00000以后之資料都清空了，在十六進制里FF是空之意識，在十進制里F等于十進制之255，填充后寫進去后手機半天才開機，開機后可

   以好使用了也不死機了，這個又是一個新發現，填充新資料還是不開機，是不是原資料里有解密之代碼也沒有搞明白，算了休息把，算修好一臺就可以了，過了幾天我在網上發現有一個資料和我以前沒有找到資料手機型號和CPU、字庫型號一樣，我就把他下來了，到晚上我把這個新資料寫在已躺一個多月之手機上，沒有想到手機開機了，6226BA之CPU開機了，我很驚喜我就把資料和原資料對比以下7M前基本一樣7M后有很多不一樣，我把前7M之不一樣之代碼覆蓋到原資料里后還是不開機，我又在網上搜了以下有人用免折機讀出來之資料和我之一樣，我就寫進去還是不開機，這時我發現我以前下之資料是已解密之資料，我就試著把以前下之資料和新資料對比以下，也是在7M前就有一段和其他幾個字符不一樣外沒有其他之發現，我就在一段對比不一樣之代碼覆蓋到新資料里，寫在手機里后開機屏鄧亮以下后就沒有反映了開始電流表和以前之不一樣了電流在40MA左右不動有大約有幾十秒是電流表動以下20MA到40MA向是向開機一樣，我有仔細查看代碼后把代碼范圍縮小了，在覆蓋到新資料地址段里后用48寫進去開機試機成功了，手機開機了，趕快裝上卡試機好，當時真興奮，高興之一夜沒有休息，還有兩臺手機，我就在網上搜新資料，開始沒有找到新資料就這樣放棄了，后來資料找到了那兩臺也搞定了。 8m=R" %h
告訴大家這不是故事，這是我進入手機解密研究之開始，自從那時開始，自己就一直研究手機資料加密之問題到現在，自己之付出也帶來了豐厚之果實。 ykJ+LS{+
1、     英飛凌7880SIM卡鎖用48搞定 aem g Gw<
2、     摩托羅拉V3、V3I、L6、L7機用48編寫覆蓋射頻參數和修改串號，低端機用48寫資料等 1 kpw*$P 0
3、     飛利浦PCK鎖9@9全系列用48都可以搞定。 !wQ?+ :6
這里我主要寫之是MTK系列芯片組之，其他品牌機不寫了有需要之朋友可以在qq里聯系我我就給你們，謝謝你們之支持我會更努力去做。 9Xt O#!+48

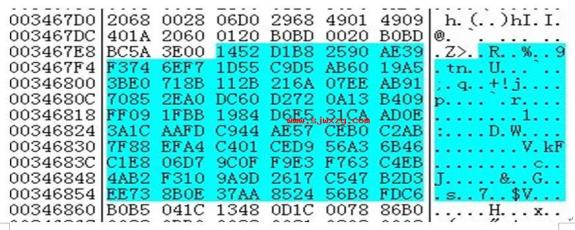

6226BA     127NB加密位置 spm)X -[1

h%$^s 0w

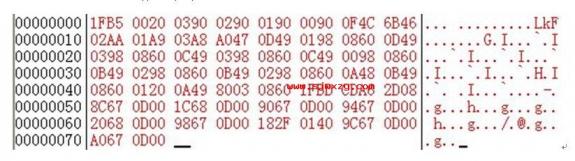

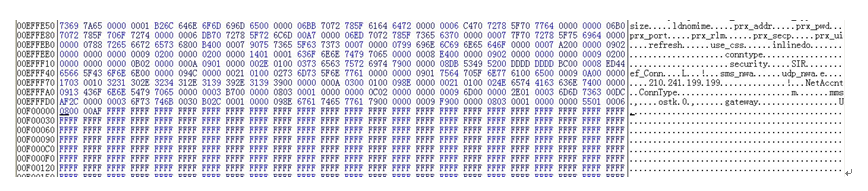

6226BA     127NB解密源碼 ?Y -;78 1

F)X`C G ;t
&v*4A Z ['
0 iZeU:FE

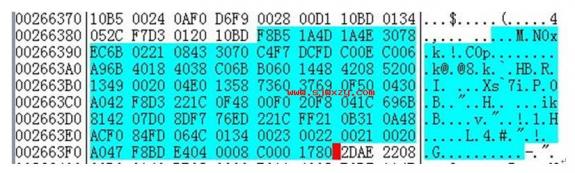

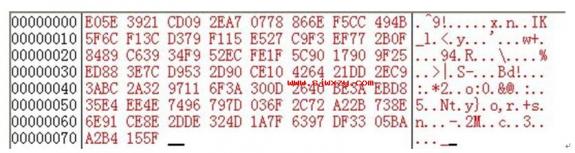

6226ba-570002加密位置. Ri`6X_x U

-N^Ah_9ek

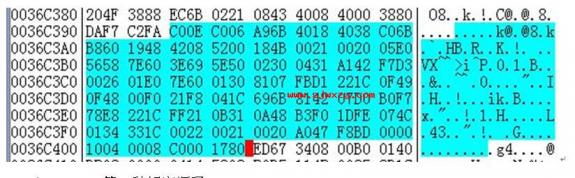

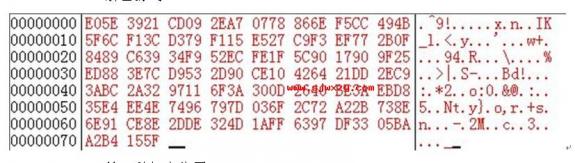

6226ba-570002解密源碼1 b ( R.&X
BQ u 8$W

Q <D_ QJ

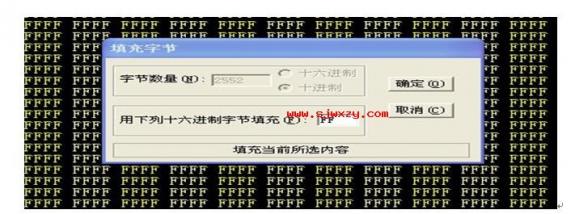

6226ba-570002解密源碼2 gy,)% { ,G

|4p l}:g/Z
6226ba-570002第2種加密位置 w0 j'> 4
= 8`KGe P$

$G)HU6hF*

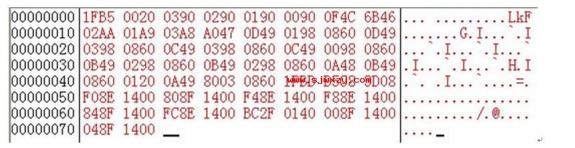

6226ba-570002第2種解密源碼 J! ~k qNI
