CRT電視維修實例

1、機型：HD29933 彩電，采用（CN-18）機芯
故障現象：個別臺圖像上部扭曲
分析與檢修：此機是從別處轉來修理機，只是個別臺有此現象，懷疑是AGC 有問
題，試輸入AV信號也不正常，那可以排除不是AGC 引起的。仔細分析可能引起的
幾個地方： ①行AFC1 和AFC2 、②行的逆程信號、③+5V +9V供電、④圖像通
道、⑤晶振與振蕩電路。按照上面一個一個排除，結果一無所獲。再仔細觀察，發
現圖像扭曲時顏色也比較濃，難道是亮色分離有問題，試短路主板上的Y C腳，故
障消失了，該機TV/ AV信號經N901（TC90L01N）切換后從22 腳輸出，此信號分
三路，一路經Q908放大作監視器輸出，另一路經Q911/ Q912 /Q913進行同步分離，
作信號識別用，還有一路經Q915 放大再送回到N210 的24 腳。沿著這一路檢查，

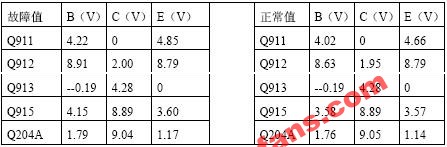

當代換Q915后故障排除。測量Q915其C與E級反向有662歐的阻值。以下是 Q911
Q912 Q913 Q915故障前后的電壓值。
故障前電壓值： 正常的電壓值：

2、機型：CHD2995彩電，采用（CHD-7）機芯
故障現象：圖像呈現青藍色，且有粉紅色移動的彩團
分析與檢修：將電視機的色飽和度調到 小，圖像上粉紅色移動的彩團仍不消失，
仍然呈現青藍色，不是標準的黑白圖像，判斷故障在RGB 基色信號處理電路和末
級視頻放大電路上。該機的RGB 基色信號處理電路在數字板組件上，由集成塊TDA9332 組成，測量末級視頻放大電路上插件CN9 的電壓，發現該處的R 基色信
號端電壓為2.55V，比正常值3.3V低，電壓明顯不正常。取下末級視頻放大電路板
與數字板的接插件，測量數字板輸出的R基色信號端口電壓正常（5.22V），據此判
斷故障在末級視頻放大電路上的R基色信號放大電路上。該機的末級視頻放大電路
主要有TDA6111Q組成。測量TDA6111Q各引腳的電壓，發現①②腳電壓正常，③、
⑦-⑨腳的電壓明顯不正常（分別為2.55V、194V、201V、198V，正常應為3.3V、
115V、113V、120V）。集成塊①②③腳為信號輸入端⑦⑧⑨腳為信號輸出端，⑤為
黑電平檢測輸出端，⑥腳為電源供電端，來自數字板的R基色信號經CX03、RX03
從TDA6111Q的③腳輸入，經內部功率放大后從⑧腳輸出，然后送往顯像管的陰極，
從檢測電壓來看，末級視頻放大電路的三個輸出端基本處于截止狀態，從原理上來
講末級視頻放大電路的輸出端電壓受輸入端電壓的控制，因此可能是輸入端外電路
和集成塊本身存在故障。在三個輸入端口中，②腳連接在電源上，①腳由分壓電阻
RX01、RX02 提供偏置的電壓。由于①②腳電壓正常，故沒有必要對其外接電路中
的元件進行檢查。將③腳懸空，用短接線將①③腳進行短接，測量⑦-⑨腳的電壓明
顯下降，由此判斷集成塊正常，故障在③腳外接電路，檢查外接的RX09、RX04，
發現RX09開路。更換RX09 通電試機圖像恢復正常。

3、機型：SF2511彩電，采用（CH—16）機芯
故障現象：屏幕兩側有黑邊，圖像正常
分析與檢修：打開電視測電源的16V，5V，145V均正常。于是懷疑是N200（24C08）
存儲器數據丟失，拷貝完更換后果然正常。幾天后用戶打電話又出現同樣的現象，
于是上門同樣更換存儲器正常。再仔細檢測整個電路板沒有發現異常。經觀察發現
高壓帽處有輕微的打火發黑的痕跡。恍然大悟，打開高壓帽，發現掛鉤處都生銹了，
處理完畢后裝上后殼。用戶用到至今3 個月沒有發現異常。這個情況告誡我們更換
存儲器要仔細檢查是別處有使其數據丟失的原因，避免重復維修。
——遼寧服務中心：燈塔市友理家電維修中心
4、機型：HD29166 彩電，采用（CHD-7）機芯
故障現象：有伴音，黑屏（有時屏幕下部有十多根回掃線閃動，水平方向時長時短）
分析與檢修：根據電路原理和故障現象，初步確定故障在場掃描電路，懷疑場輸出
集成電路（N401 /TDA8359J）的驅動電壓（VD+和VD-）有問題，首先開機對N401的1 腳和2 腳電壓進行測量，發現兩腳電壓不平衡：1 腳電壓1.23V，2 腳電壓0.6V，
（正常時，兩腳電壓應該平衡的，1.4V 左右）。分別脫開其外圍電容器C409A 和
C559A 試機，故障依舊。懷疑數字板（JUC7.820.1031）輸出的VD+和VD-電壓有
問題，脫開電阻R725 和R726，測量數字板接口CN233 的8 和9 腳的電壓依舊不正
常，對數字板上的集成電路N508（TDA9332-N3或者是OM8380）的1 和2 腳的對
地電阻進行測量基本正常，代換一塊TDA9332 和數字板上電容器C564 和C565 故
障依舊。基本排除數字板有問題后，再次測量集成電路N401 的1 和2 腳電壓時，
發現一次開機電壓是平衡的，只有二次開機后電壓才會發生變化，由電路分析可知，
一次開機時外圍總線上的元件基本上沒有工作，二次開機后，總線上的元件都開始
工作。因此懷疑總線或總路線上的外掛元件有問題。分別脫開和代換總線上的元件，
當代換存儲器IC203（24C16A）時故障排除。（用存儲器數據讀寫碼器對這塊存儲
器的內部數據進行觀察時，發現有多行數據被清零）本機故障是由于存儲器的數據
丟失，造成數字板上的IC N508（TDA9332）的工作狀態發生改變造成的。
——江西服務中心：晏龍華
5、機型：PF2155 彩電，采用（CH-16）機芯
故障現象：圖像正常，熱機一、二小時伴音會出現叭叭響
分析與檢修：測量TDA8943SF 各腳的電壓正常，故肯定該故障在公共通道電路，代
換高頻頭A100：TDQ-5B6-M 無效，再檢查相關電路元件均無異常，仔細分析小信號
處理電路，測（CH05T1631）各腳的電壓時，發現36 腳電壓為0V，引起我的注意，
因為第36 腳是EHT 高壓檢測輸入，正常為1.58V 左右，R232 為100KΩ是36 腳的
分壓電阻，其一端電壓為8V，把R232取下測量已開路，換R232 后觀察幾小時未見
伴音出現叭叭響，再觀察三、五天也未出現此故障現象。
總結：CH-16 機芯目前市場質量信息反應出，突出故障現象有：換臺會叭叭聲；熱
機一會兒有叭叭聲等，好多都是出在瓷片電容失效，千萬別忽略電阻也有變質的。
——福建省服務中心：張明建
6、機型：H2186W彩電，采用（CN—12）機芯
故障現象：開機無光柵無聲音
分析與檢修：開機首先測量開關電源次級+B 電壓輸出0 伏，再檢測整流濾波電路
中濾波電容C507 正端電壓為300V，測得電源各次級均無短路現象，排除了因短
路造成的過流保護引起整機無光無聲。用萬用表檢測開關管的基（b）極，發現在通電瞬間，該級有一負壓，之后該負電壓就消失了，由此判定啟動電路、正反饋電
路正常。 斷開光耦器VD515（3）或（4）腳，瞬間通電，+B 端仍無電壓輸出，
說明故障在V511 或V512 組成的熱地電路，進一步斷開V511 的 c 極，故障依
舊，再斷開V512的 c極，通電瞬間，開關電源各次級電壓均有輸出。由此判定故
障在V512 與V511 之間的電路，這時只須檢查R515 / C515 / V512等電路就
可以了，經查電阻R515 及V512本身均正常，試代換C515試機，故障排除。
注：當采用斷開光耦器VD515（3）或（4）腳，斷開V511 的c極，斷開V512
的c極等處理措施，試圖使開關電源處于自由振蕩狀態，所以只能在瞬間通電監測
開關電源有無電壓輸出，若通電時間稍長，會因輸出電壓升高而損壞負載各電路。
——甘肅服務中心：向永龍
7、機型：HD29966 彩電，采用（CN—18）機芯
故障現象：伴音正常，無光柵
分析與檢修：據用戶反映該機器在收看過程中突然聽見‘啪’的一聲響，電視就成
黑屏，關機時還聞到焦味。造成該故障現象的原因：1、顯像管損壞如(管頸斷裂情
況)；2、顯像管燈絲電壓中斷,使陰極不能發射電子；3、視放電路的故障,可能是視
放管得不到正常的供電或截止，使顯像管的陰極與柵極之間電位差過大而截止；4、
行與場逆程脈沖不正常,而導致無光柵。打開機器的后蓋，開機后有高壓啟動聲，隨
后燈絲已點亮，檢測末級視放電路沒有發現異常之處。關機仔細查看，發現VD404
斷裂，且其引腳彎成60 度角偏向一邊，該二極管是場輸出供電整流二極管，繼續查
看發現N301 LA78041 也一角炸飛。再繼續檢測未發現短路和開路的元件后，將
VD404 N301 更換。開機正常，裝上機殼后，試機15 分鐘左右，突然聽見‘啪’
一聲響，再次黑屏。拆機發現LA78041 再次損壞，其它未見異常。何故再次損壞
LA78041。那么只有偏轉線圈和場供電，由于VD404 斷裂，取下損壞的LA78041
單獨對場供電電路進行觀測，發現‘啪’聲是從行輸出部分發出，隨‘啪’聲的發
出VD404 負端電壓也在升高，因時間短暫，無法測出 高值是多少。此時確定‘啪’
聲出現時27伏電壓升高，是屢次損壞場集成電路LA78041 的殺手。再繼續監測+B
電壓沒有發現升高的現象， 有可能的是逆程電容容量不足，導致場掃描回掃時間
變短，引起輸出電壓升高。經仔細查看發現C421 頂部有一黑色裂紋，必是放電所
致。將該電容更換后，長時間通電‘啪’聲不在出現。這時再將LA78041 裝上，開
機觀察兩小時有余，再沒出現‘啪’聲。故障徹底排除。

8、機型：C2919PK彩電，采用（NC-3）機芯
故障現象：圖像暗，只有色度信號，無亮度信號，伴音正常。
分析與檢修：圖像無亮度信號，說明亮度信號通道不暢通。與亮度通道有關的組件
有亮度信號處理組件和數字梳狀濾波器組件。首先把亮度信號處理組件與主板的接
插件XPL1B 的（1）腳Y 信號輸入與（3）腳輸出短路連接，判斷是否亮度組件引
起，故障依然，再用遙控器進入總線，把M01 數據調到47 以下，判斷是否是梳狀
濾波器引起（也可把AV板上的插座XPZ2AR的300 腳、302 和306 腳連起來），但
圖像毫無改善，于是根據電路圖分析，圖像信號從中放組件BP腳出到主板XPV2B
的（228）插針，再經AV 板XPV2A 的（228）腳輸入到AV板音頻、視頻切換集成
塊NQV01（TA8777）的（35）腳，從TA8777 的（30）腳輸入到AV板，再送到梳
狀組件XPZ2A 的300 腳，從梳狀濾波器分離出Y 信號和C 信號，再輸入到AV 板
NQV01TA8777（28）Y和（26）C與外接S 端子切換后，從（19）Y信號（21）C
信號輸出，從（19）輸出的Y 信號分為兩路，一路到AV 板（240）腳再到主板，
送到CPU（47）腳控制無信號靜音，另一路到插座XT201 的（58）腳再經過DL21
亮度延遲線，輸入亮度處理組件LT 板插座XPL1B的（1）腳，從其（3）腳輸出，
送到NQE02 CX20125（7）腳進行黑電平延伸，從其（4）腳輸出送到NQT01 TA8814
（15）腳進行彩色瞬態改善電路從（2）輸出，再送到解碼塊TA8783 的（58）腳進
行處理。根據此Y信號的流程逐級檢查，波形及電壓均正常，維修一時陷入困境，
于是檢測TA8783 各腳電壓，查得（41）、（42）、（43）R、G、B輸出均為2.5V，正
常為3.9V,（57）腳（黑電平鉗位）為2.6V 顯然偏低，正常為5.7V，于是更換(57)
腳外接電容C205（0.47UF/50）機器正常。
—— 山東省服務中心 ：涂云春
9、機型:SF2539 彩電，采用(CH-16)機芯
故障現象:不開機，指示燈不亮。
分析與檢修:根據故障現象，大致確定開關電源出現故障，測電源各次級輸出電壓均
為0V，且各路均對地無短路現象，進一步判定故障在開關電源本身。測電源厚膜集
成電路N801 各腳電壓，發現其（4）腳供電端為10.6V，且穩定不變。很明顯，該
電壓過低，N801 內部振蕩電路無法啟動，須同時斷開電源次級+B 電壓端與行輸出級
間的電感L832與N801，二次供電系統中的V801（e）極與VD803，通電測開關電源+B輸出端電壓上升到146V 左右，同時電源發出“嘰嘰”叫聲，由此判定N801 的二
次供電系統出現故障，在通電的情況下，繼續測V801的 （b）極（c）極電壓，發
現該電壓分別為11.3V/31V。懷疑V801 （b）極外接穩壓二極管VD808 性能不良，
經更換VD808，測其負端電壓上升至18.2V，恢復所有斷開電路，整機故障排除。
