康佳電視機維修實例

◆康佳T953PD彩色電視機 整機三無,按遙控開關鍵,紅燈閃亮即滅,但不開機 微處理控制電路 V405的Ub為0.45V,V405發射結開路
　　◆康佳T953PD彩色電視機 圖像正常,伴音小且有很大的干擾聲 伴音鑒頻電路 T103失效
　　◆康佳T953PD彩色電視機 聲圖均有,但圖像右邊有約3cm的黑邊 行鋸齒波積分電路 RP304變值
　　◆康佳T953PD彩色電視機 圖像中的上部稀疏,只有下部10cm的垂直黑邊 場反饋輸入電路 N301的27腳電壓為6.8V,C448漏電
　　◆康佳T953PD彩色電視機 收看中不定時關機,重新開機有時不能啟動,此時指示燈閃爍或熄滅 電源電路 D401活動片斷裂 康佳T953PD彩色電視機 三無,指示燈亮,啟動機器時紅燈熄 滅,開關機瞬間有咕聲 電源;電路 TA7698的33腳電壓為8.4V,R363開路
　　◆康佳T953PD彩色電視機 開機三無,紅指示燈亮一下后常亮 遙控電路 TLP621損壞
　　◆康佳T953PD彩色電視機 有伴音,光柵暗,色度對比度,亮度失控 亮度通道電路 D301短路
　　◆康佳T953PD彩色電視機 正常收看 突然無像無聲,屏幕有正常的噪波點 高頻頭電路 RF AGC電壓為5.V7,C119漏電
　　◆康佳T953PD彩色電視機 自動搜索時各頻段不停地循環,搜到節目后,畫\面淡且一閃而過 節目信號識別電路 V609的Ub這0.04V,R658虛焊
　　◆康佳T953PD彩色電視機 每次開機或更換頻道 時均需要重新調諧才能選出正常的電視節目 存儲器電路 N602的12腳與601的34腳的連接銅箔斷裂
　　◆康佳T953PD彩色電視機 綠色字符顯示為黑色字符 字符顯示電路 C345兩端電壓為0V,R352變值
　　◆康佳T953PD彩色電視機 伴音失控 ATT電路 TA7680AP的1腳電壓在3.5V且有變化,V608擊穿
　　◆康佳T953PD彩色電視機 U頻收不到節目 調諧電壓電路 CPU的1腳電壓在H段搜索結束時, 不能從0V轉為5V,CPU的1腳內U段電路損壞
　　◆康佳T953PD彩色電視機 自動搜臺不能鎖定 AFC電路 當搜到畫面時,TA7680AAP的13腳電壓為6.3V,R676開路
　　◆康佳T953PD彩色電視機 能搜臺,但不能存儲,換頻道后,原來預置好的電視節目消失,必須重復預置 存儲電路 M5868SP的2腳無-30V電壓,M5865SP損壞
　　◆康佳T953PD彩色電視機 預置好的電視節目10分鐘后消失 調諧電壓電路 V101擊穿
　　◆康佳T953PD彩色電視機 不能自動搜臺,屏幕無字符顯示 自動搜臺的鍵盤電路 S605損壞
　　◆康佳T953彩色電視機 黑白圖像及伴音正常,但圖像無彩 色解碼電路 N301的7腳電壓為1.1V,不隨色飽和度的增減而變化,N601損壞
　　◆康佳T953彩色電視機 伴音失真并有雜音,但圖像無彩 伴音電路 L604失諧
　　◆康佳T953彩色電視機 音量失控,其它各功能正常 音量控制電路 IC602損壞
　　◆康佳T953彩色電視機 開啟電源后無任何反應 遙控電源電路 T401電壓為0V,T401的保險絲熔斷
　　◆康佳T953彩色電視機 開機無光,無音,電 源燈亮,遙控不起作用 電源電路 C403兩端電壓為20V,電源開關組件下面的紅色紙片漏電
　　◆康佳T953彩色電視機 收看中突然無聲無像,屏幕有正常的噪波 RFAGC電路 RFAGC電壓為5.7V,C119漏電
　　◆康佳T953彩色電視機 U段接收正常,V段無圖無聲 VHF電壓控制 Q606 Uc正常為11.5V,R628開路
　　◆康佳T953彩色電視機 無光無聲,無字符顯示,指示燈隨開關而亮滅 行掃描電路 行回掃變壓器因高壓擊穿,并燒壞偏轉線圈
　　◆康佳T953彩色電視機 圖像上有虛線斜條,且斜條飄忽不定 場輸出電路 C453漏電
　　◆康佳T953彩色電視機 圖像模糊,伴音失真 中放電路 N101的11腳電壓為5.25V,C119漏電
　　◆康佳T953彩色電視機 開機正常,一會變?yōu)榘坠獬葾V狀態 圖像通道電路 N101的15腳電壓為4V,5腳電壓為6.8V,C116失效
　　◆康佳T953彩色電視機 綠色字符顯示為黑色字符,節目不能存儲,轉換頻道 后,原電視節目消失,必須重復預置 存儲器電路 N602的12腳無電壓,R352開路
　　◆康佳T953彩色電視機 伴音換控 伴音電路 V608擊穿
　　◆康佳T953彩色電視機 U段收不到節目 微處理電路 N601在H段搜索時不能從0V轉 為5V,N601損壞
　　◆康佳T953彩色電視機 自動搜臺鎖不住 AFT電路 N101的13腳電壓在6.36V上下擺動,V604擊穿
　　◆康佳T953彩色電視機 電視節目10分鐘左右消失 高頻頭調諧電壓電路 BT端電壓為20.3V,V101損壞
　　◆康佳T953彩色電視機 在收看過程中,機內冒煙且有打火聲,即三無,發出吱吱聲 自動亮度電路 R425變值
　　◆康佳T953彩色電視機 整機三無,亦無字符顯示,按遙控電源鍵時,紅燈亮 過壓保護電路 V305的Uc為0.6V,R426開路
　　◆康佳T953彩色電視機 整機三我,屏幕無顯示,待命燈亮 時鐘脈沖電路 N601的28,29腳無脈沖,Z601漏電
　　◆康佳T953彩色電視機 通電后,面板上的紅燈亮,但整機三無,亦無字符顯示 待命電源電路 N60117腳電壓為4.6V,R669變值,C611漏電
　　◆康佳T953P彩色電視機 開機工作一段時間后,機器突然無光無聲,關機后一會又能重新開機,但故障又重復 保護電路 VD301失效
　　◆康佳T953P彩色電視機 開機工作一段時間后,機器突然無光無聲,關機后一會又能重新開機,但故障又重復 取樣電路 RP401不良
　　◆康佳T953P彩色電視機 電源燈亮,按遙控器開機鍵,電源燈滅,電視機無光無聲 可控硅保護電路 V407開路
　　◆康佳T953P彩色電視機 接通電源開關,電源燈不亮 輔助電源電路 VD403負端無16V電壓,VD401也無-30V電壓,遙控變壓器開路
　　◆康佳T914H三無 拆機發現F402斷，C443、C436爆裂，說明三無故障是由于電源電壓輸出過高引起的。經查是STR5412壞，R407的阻值應為22Ω，過大或過小將會再度引起上述故障。
　　◆康佳KK-T953FS彩電場抖 開機約十分鐘后，場抖并在光柵下半部出現回掃線。故障原因是C425電容漏。
　　◆康佳KK-953P軟故障一例接通電源后紅綠指示燈交替閃亮，屏幕光柵也一亮一滅，故障原因是V611（2SA1015）三極管軟擊穿。
　　◆康佳T953S3三無 原因 ①測L409端,110V輸出無電壓,常見故障是:⑴電阻R416（8．2KΩ開路；⑵二極管VD409擊穿；⑶T402開關變壓器1端與3端短路；⑷電容C457（150UF/200V）失效；⑸二極管VD405擊穿；⑹二極管VD408擊穿；⑺V404、V403、V402擊穿、R412開路，是由于電容C418失效造成的。 原因②開關穩壓電源輸出電壓過高，導致機器自動保護，生三無故障。常見原因是：⑴RP401可調電阻失調；⑵R409電阻變值；⑶二極管VD407擊穿。 原因③副亮度電路發生故障導致過流保護。常見原因是電阻R426（8．2KΩ）開路。原因④CPU5V供電電路發生故障，造成三無。常見原因是：⑴V409失效；⑵電阻R473開路。
　　◆康佳T953S3彩電記憶故障類（自動搜索、頻道號不翻，造完臺號不能儲存）原因 ①康佳T953S3彩電N601CPU失效；原因②N101中頻IC失效；原因 ③電臺識別電路中的V607、V609、VD609失效；原因 ④N101中頻IC13、14腳外接AFC旁路電容C131、C130失效或漏電，原因⑤中頻中周T102、T104失效；原因 ⑥CPU的34腳調諧電壓端子的C632旁路電容漏電（C632漏電時，自動搜索仍能收到節目，但節目位置和數量不正常且無憶億）；原因⑦行輸出T404不良使行逆程脈沖不符合CPU電臺識別電路的要求造成無記憶； 原因 ⑧高頻頭 BM及中頻IC12V供電電阻R406（4．7Ω）變值。
　　◆康佳T953S3彩電無彩色故障原因 ①N301失效；原因②Z301失效；原因 ③電容C313漏電；原因 ④R316、R317電阻變值；原因⑤D302延時線失效；原因 ⑥VD302短路；原因⑦R306開路；原因⑧電容C318、C319、C320、C321失效。
　　◆康佳T953S3彩電跑臺、竄臺故障： 跑臺故障原因①C102電容短路；原因②VD101失效；原因③V101失效；原因 ④C632電容短路；原因⑤N601CPU失效。串臺故障原因是N604失效。
　　◆康佳T953S3彩電水平一條亮線故障類：
　　原因①電阻R424開路，VD413擊穿；原因②電阻R364開路；原因③N301失效；原因④N401失效；原因⑤VD410、R446失效；原因⑥電阻R443失效；原因⑦電阻R435失效；原因⑧電容C447失效。
　　◆康佳T953S3彩電場頻不同步故障原因是電阻R328或電阻R348阻值變大。
　　◆康佳T953S3彩電圖像重影故障類原因有：
　　①聲表面波波器Z101失效；②N101中放集成塊損壞；③D301亮度延時線損壞。
　　◆康佳T953S3彩電放VCD碟片時出現網紋干擾故障原因是Z304損壞。
　　◆康佳T2101場不同步①開機場不同步，半小時后正常，原因是C406（100UF/35V）變質損壞。②圖像上下跳動不停，原因是VR401場頻電位器脫悍。
　　◆康佳T2106彩電藍屏 開機后無字符、無雪花，呈藍屏幕。查CPU IC601（MN15287KWEC）52腳供電、4腳復位、②、③腳振蕩電路均正常。更換CPU后一切正常。
　　◆康佳T2506彩電十分鐘后伴音消失 用萬用表測音頻功放TDA2009的⑨腳（電源腳），在有伴音時為18V，當無伴音時為0V，TDA2009的電源由變壓器T901提供，TDA2009的第17、18腳為T901的次級，17腳輸出+28V經分壓給TDA2009，18腳接地。用改錐輕觸18腳，電視恢復伴音，拿開改錐后伴音消失，說明T901的18腳虛焊。重新焊好，故障排除。
　　◆康佳T2106彩電熱機自動跳臺 收看一小時后，圖像按“節目+”順序自動跳臺不停，此時按本機鍵和遙控器均無效。經查是本機鍵S417（節目“+”）熱機漏電，更換后故障排除。應急修理可斷開該鍵一瑞電路的連接，只是該鍵失去了操作功能，需用遙控器操作。
　　◆康佳T2107彩電熱機水平亮線 剛開機圖像、伴音正常約40分鐘后光柵變?yōu)橐粭l水平亮線且無伴音。從故障現象分析，只有電源供電不正常，才會同時影響場掃描和伴音電路。查電源部分，發現+24V濾波電容C427（1000UF/25V）頂端鼓，C416（10UF/50V）脫皮，更換后故障排除。
　　◆康佳T2113彩電雪花大 測高頻頭的RF-AGC電壓為0V（正常為4V左右），N101的11腳也為0V。因N101的11腳內部都是三極管的極電極，當外加電壓后該腳才受N101⑩腳控制。經查是11腳外接電阻R110（100K）開路，更換后故障排除。
　　◆康佳T2115彩電音量不能關小 該機聲音很大，按壓音量控制鍵時N601（CTV222S．KK）腳電平變化范圍正常，有相應的正常屏顯。查外圍元件為R609（82KΩ）變值，更換后即正常。
　　◆康佳T2128A三無 原因 ①測L409端,110V輸出無電壓,常見故障是:⑴電阻R416（8．2KΩ開路；⑵二極管VD409擊穿；⑶T402開關變壓器1端與3端短路；⑷電容C457（150UF/200V）失效；⑸二極管VD405擊穿；⑹二極管VD408擊穿；⑺V404、V403、V402擊穿、R412開路，是由于電容C418失效造成的
　　◆康佳T5429D 雷擊后不能開機.待機燈亮,查按搖控?zé)o反應,而ST6367,(37)腳也無反應,經查電源發現VD908反向阻變小,更換后一切正常本機帶鎖,如忘了可用按KEY(遙控器上)一下后按不足3位數字,再按一下KEY鍵即可.
　　◆康佳T4934E4 。初始密碼為111。OK后按KEY(遙控器上)一下后按不足3位數字,再按一下KEY鍵即可.就可以開機不用輸入密碼。
　　◆康佳T2106彩電 無圖無聲,指示燈亮,機內冒煙.開機查發現電源部分 Q901/2SA817Y擊穿，R915/120歐1/4W開路，R913/47歐開路。R922/10歐1W開路，R404/5歐6/5W開路，R409/0.68歐1/2W,R410/0.68歐1/2W均開路，ZD304/12V/1W短路，換后接假負載，+B為200V以上。查發現IC903/SE105/1腳為0V，但是+B為200V，細查發現中間有霉斷補焊后整機正常。
　　◆ 康佳T5429D 雷擊后不能開機.待機燈亮,查按搖控?zé)o反應,而ST6367,(37)腳也無反應,經查電源發現VD908反向阻變小,更換后一切正常本機帶鎖,如忘了可用按KEY(遙控器上)一下后按不足3位數字,再按一下KEY鍵即可.
　　◆康佳T4934E4 。初始密碼為111。OK后按KEY(遙控器上)一下后按不足3位數字,再按一下KEY鍵即可.就可以開機不用輸入密碼。
　　◆康佳T2106彩電 無圖無聲,指示燈亮,機內冒煙.開機查發現電源部分 Q901/2SA817Y擊穿，R915/120歐1/4W開路，R913/47歐開路。R922/10歐1W開路，R404/5歐6/5W開路，R409/0.68歐1/2W,R410/0.68歐1/2W均開路，ZD304/12V/1W短路，換后接假負載，+B為200V以上。查發現IC903/SE105/1腳為0V，但是+B為200V，細查發現中間有霉斷補焊后整機正常。
　　◆T2101
　　1.C911容量小或漏電,圖像左右收縮
　　2、R348斷或ZD4O1擊穿,顯象管燈絲亮測G.B、G電壓2O0v.無光.無聲
　　3、R309壞,圖像抖動
　　4、c426或R330開路與變大.場線性不良
　　5、C323漏電,場幅變大
　　◆953FS 無色、無字符.但黑白圖像正常,且行有收縮、兩邊不滿幅.兩邊有毛刺現象
　　查B1正常、為TMP47C434AN的行脈沖過高C423擊穿
　　◆T2106 有時能正常工作,有時不能,紅燈亮暗受化,有時環僥燈也暗亮
　　查B十105V忽然上升為18ov后降為12v待機
　　查:換C914.c913、后為啟動困難,繼查R913、R915變大
　　◆A系列機故障檢修
　　◆實例1 機型：F2109
　　故障現象：不開機，電源指示燈不亮。
　　分析與維修：測+B輸出為0V，整流300V正常測TDA4605各腳電壓發現8腳過零控制腳為0V（正常為0.4V）使5腳無正脈沖輸出，開關管不工作。細查8腳外圍元件發現C914（3.9nF）擊穿，換后恢復正常。
　　◆實例2 機型：T2166A1
　　故障現象：不開機，指示燈不亮。
　　分析與維修：測+B 110V，查N601的供電為0V，三端穩壓器N602輸入為0V順其向后查發現R959開路（10K）換后檢測N602輸出端對地電阻為0Ω因N602輸出有多路，分別供CPU、存儲器、接收器及按鍵分壓電路的電源。采用逐步斷開分支法發現有一按鍵控制腳對地短路換后正常。

　　◆實例3 機型：F2109A
　　故障現象：三無，指示燈亮。
　　分析與維修：測+B只有70V處于待機狀態；測CPU（LC863316A）N601的電源控制7腳為0V，再測CPU供電12腳8V（正常為5V），換N602三端穩壓器后正常。
　　◆實例4 機型：T2188A
　　故障現象：三無，指示燈亮。
　　分析與維修：測+B只有50V，斷開行負載空載測+B 120V后降為70V初步判斷是由穩壓環路出現故障，為縮小范圍將光耦N902的3、4腳并接1K電阻開機+B正常懷疑N902壞，代換后一切正常。
　　◆實例5 機型：F2109A
　　故障現象：圖像場上部拉長，下部壓縮。
　　分析與維修：打開工廠菜單第一項選擇場幅（V.SIZE）場線性（V.LIN）項調整無變化，恢復數據后測場塊LA7840各腳電壓正常，再測LA76810的23、24腳場小信號輸出也正常，換C325無效。當測LA76810的數字電路供電端31、43腳電壓時發現5V電壓上升至8V，判斷5V穩壓器N404壞，代換后正常
　　◆實例6 機型：F2109A
　　故障現象：圖朦、調節亮度對比度無效
　　分析與維修：測LA76810的44、45、46腳電壓分別為2.5V2.2V2.1V正常，測13腳自動亮度限制腳約為2.8V（正常為4.1V）查13腳外接C418（1uF/50V）漏電
　　◆實例7 機型：F2109A
　　故障現象：圖朦、調節亮度對比度無效
　　分析與維修：測LA76810的44、45、46腳電壓正常測，13腳電壓正常，試換存儲器后故障排除。
　　◆實例8 機型：T2166A1
　　故障現象：藍屏搜臺不進位，AV正常。
　　分析與維修：測高頻頭BT、BM、AGC等及CPU的VT端均正常，測LA76810的AFC輸出端10腳與沙堡脈沖輸出端22腳分別為2～4.5V、0.06V正常為0～4.8、0.1～0.5因此查10腳和22腳外圍電路發現22腳外接R303處斷板。
　　◆實例9 機型：T2188A
　　故障現象：圖像時亮?xí)r暗
　　分析與維修：測CRT加速極正常，LA76820的13腳ABL電壓2.1V正常量G1端為負壓（正常為0V）負壓來源于消亮點電路，試換V405消亮點三極管后正常。
　　◆實例10 機型：T2188A
　　故障現象：藍屏上有橫線干擾并上下滾動。
　　分析與維修：查TV、AV狀態下均有干擾，懷疑電源濾波不良換大電解后無效，測TDA4605的7腳為1.2V比正常機低，將C916拆下測量已漏電。更換0.1uF后正常。
　　◆實例11 A系列機圖扭、圖跳問題
　　新的更改方法
　　1、C234由0.068uF改為0.015uF。
　　2、R348、R349由1K改為510Ω。

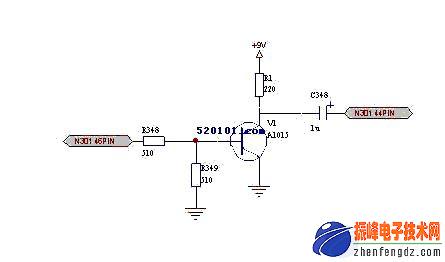

　　3、增加一級射跟隨器見圖。

　　◆實例12 A系列機童鎖：出現兩把鎖，中間有三個（*、*、*）
　　首先按遙控器上靜音，然后再按“9、9、9、”；
　　◆實例13 F2968A1 音雜
　　更改方法：工廠菜單8中FML由31改為0。
　　◆實例14 F2982A 無聲
　　更改方法：R946由0.68Ω改為0.33Ω/1W。
　　◆實例15 F953A 剛開機畫面暗且全屏都是綠色
　　更改方法：換彩管試試，檢查工廠數據，換24C04
　　◆實例16 F953DA圖閃，不定時圖縮
　　更改方法：VD908由S5295G改為IN4148
　　◆實例17 F953DA音量線性不良
　　更改方法：R424改為8.2K。
　　◆實例18 T1437A交流聲（高頻聲）
　　更改方法：C201加1UF/50V電容
　　◆實例19 T2188A聲音調整突變
　　更改方法：R667由510Ω改為1K，VD667并47電阻。
　　◆實例20 F2909A 自動關機。
　　故障現象： 開機后不定時自動關機，有時五分鐘有時一兩分鐘即自動關機按換臺鍵又能開機。
