液晶顯示器的檢測

隨著電子技術的發展，特別是直讀式智能化儀器、儀表的發展，液晶顯示器件(LcD)的應用已十分普遍。
     1．液晶顯示器的顯示原理

     LCD的驅動原理可分為靜態和動態驅動兩種：靜態驅動原理簡單，只要在某筆段加上與背極(BP或cOM)相反的電壓即可顯示。由于液晶材料在長期直流作用下壽命將縮短為幾百小時，所以，供給背極和筆段的信號為32 Hz或50 Hz(顯示頻響為30～100Hz)的方波，如圖1所示。



    采用門電路驅動時，一般用異或門CD4070、CD4077等；使用時BCD—7段譯碼器時，叮選用4055、

CD44056、CD4543、cD4544等，只要在Ph端接入時鐘方波，其使用與4511等7段譯碼器一樣。在計算器系統中，還有一個鎖存器芯片CD4054可選用，作為小數點顯示驅動。另外，筆段液顯還有一個專用集成電路ICL7211，用于對四位LCD的驅動。
     動態顯示主要用于字符多時減少引線及控制回路的數量，其控制波形復雜，在此不作介紹。
   2.液晶顯示器的引腳識別和性能檢測

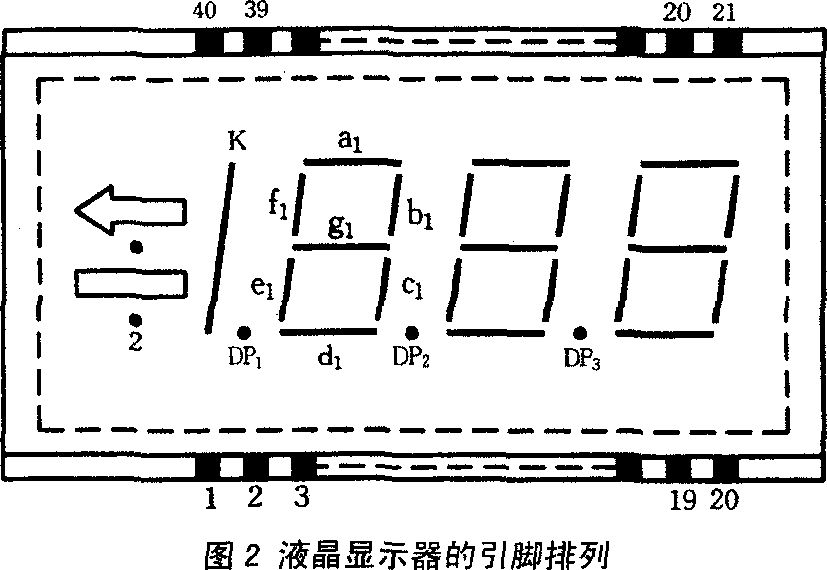

     以應用廣泛的二位半靜態顯示液晶屏為例，其管腳引線如圖2所示。一般引出線均按此排列，若標示不清楚時，可用下述兩種方法鑒定：

     (1)加電顯示法

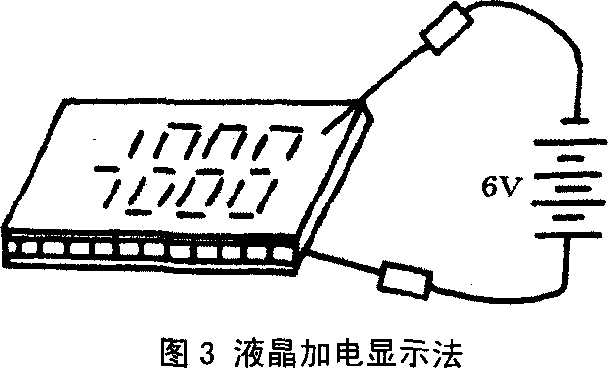

     如圖3所示。取兩只表筆，使其一端分別與電池組的“+”極和“-”極相連。一只表筆的另一端搭在液晶顯示屏上，與屏的接觸面越大越好；用另一只表筆依次接觸各引腳。這時與各被接觸引腳有關系的段、位便在屏幕上顯示出來。如遇不顯示的引腳，則該引腳必為公共腳(COM)，一般液晶顯示屏的公共腳有1～3個不等。
     (2)數字萬用表檢測法
     萬用表置二極管測量檔，用兩只表筆依次測量各
腳，當出現筆段顯示時，即表明兩只表筆所接觸的引腳中有一引腳為BP(COM)端，由此就可依次確定各筆段；若屏發生故障，亦可用此法查出壞筆段。
對于動態驅動液晶屏，用此法也可以找出COM，但屏上有不止一個COM。所不同的是，能在一個引出端上引起多筆段顯示。
